غاز الماء الساخن غشاء الغلاية الماء الجدار لوحة الأنبوب لمحطات توليد الكهرباء
Product Details
| الكفاءة: | عالية | التطبيق: | جدران الغلايات |
|---|---|---|---|
| المواد: | الصلب | مقاومة الضغط: | عالية |
| التعبئة: | إطار حديدي | الوقود: | الفحم / الغاز / الفحم الحجري / حرارة الماء |
| إبراز |
غلاية المياه الساخنة لوحة الجدار المياه,محطات توليد الكهرباء غلاية المياه الجدار لوحة,أنبوب جدار غلاية الغشاء |
||
Product Description
محطة توليد الكهرباء غاز غلاية المياه الساخنة ألواح الحائط غشاء كفاءة عالية
خصائص لوحة جدار المياه
1تقرير حساب القوة مع معلومات المواد المطبقة
2تقرير 100% NDT ((التفتيش غير المدمر) للصفائح الفولاذية والأنبوب والعصا اللحامية ؛
3. تقرير فحص الأشعة السينية بنسبة 100% (خيط اللحام): لضمان جودة الغلاية بأكملها
4تقرير الاختبار الهيدروليكي: ضمان ضغط العمل القياسي والسلامة.

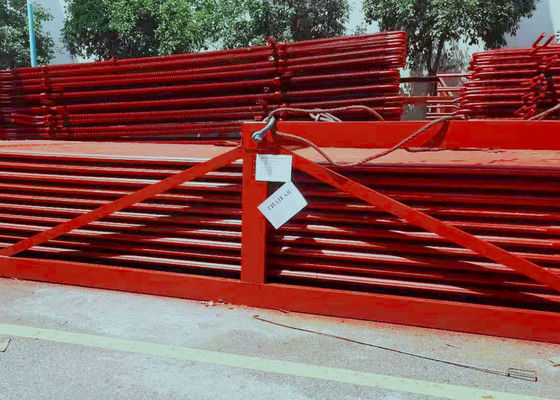

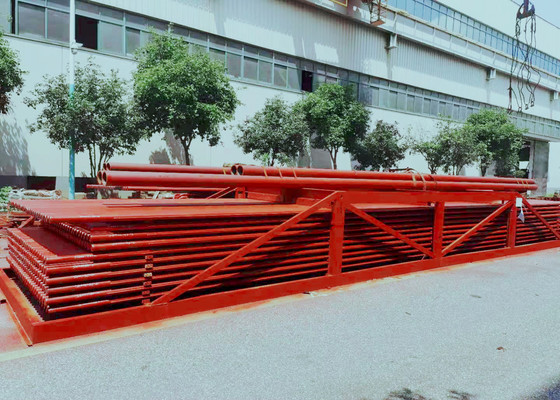

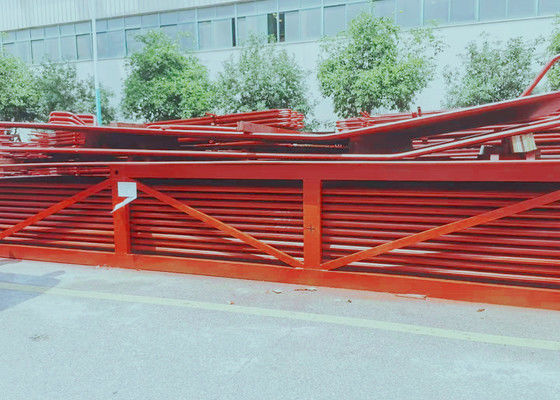

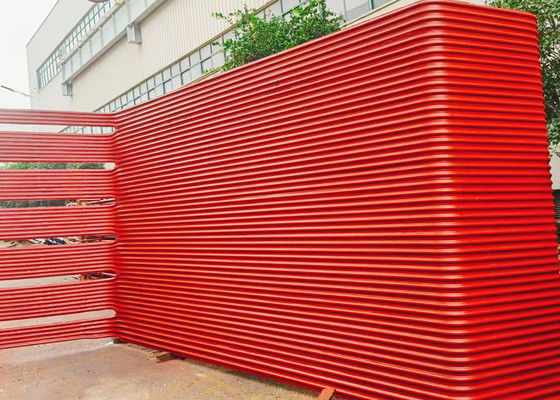

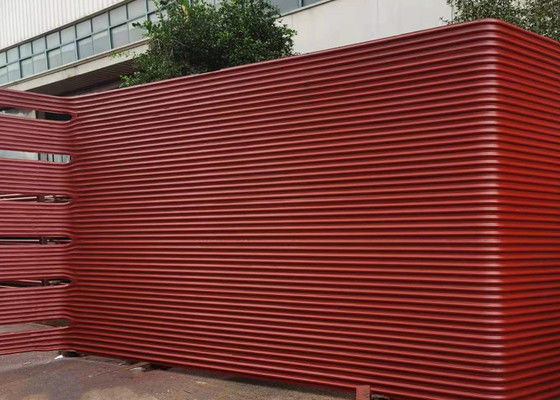

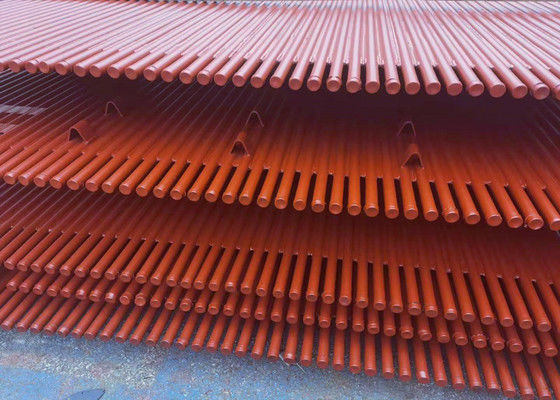

تفاصيل المنتج للوحة الحائط المائي
لوحات جدار المياه مع أقواس عادة ما تكون عمودية على الجدار الداخلي لجدار الفرن ،يستخدم بشكل رئيسي لاستيعاب الحرارة المشعة المنبعثة من اللهب وغاز الدخان عالي الحرارة في الفرنإنه النوع الرئيسي لسطح التبخير التدفئة من جميع أنواع الغلايات الحديثة والمكون الأساسي لدائرة تدفق مياه الغلاية.لذا الاسم.
تم تصميم جدار المياه في الأصل ليس لتسخين، ولكن لتبريد الفرن من تلف درجة حرارة عالية.لقد استبدلت تدريجيا طبل البخار كجزء رئيسي من التدفئة في الغلاية.
سطح التدفئة بالتبخر، والذي يتم وضعه على الجدار الداخلي لغرفة الغلاية ويتكون من العديد من الأنابيب المتوازية.وظيفة جدار المياه هو امتصاص الحرارة المشعة من اللهب عالية درجة الحرارة أو غاز الدخان في غرفة الفرن، وتوليد البخار أو الماء الساخن في الأنابيب، وتخفيض درجة حرارة جدار الفرن لحماية جدار الفرن.كثافة إشعاع الحرارة كبيرة جداًيتم امتصاص 40 إلى 50 في المائة أو أكثر من الحرارة في المرجل من قبل جدار المياه. بعض الغلايات ذات السعة الصغيرة، غلايات الأنابيب المائية الحديثة تأخذ جدار تبريد المياه كسطح التدفئة الرئيسي للتبخر.
معايير لوحة الحائط المائي
| الاسم | لوحة مياه غشاء |
| المواد | فولاذ الكربون، سبيكةالصلب,إلخ |
| حجم الأنبوب | Φ38 - 76 ملم، تخصيص |
| المعيار | ISO ، ASME |
| النموذج | معقود |
| البعد | التخصيص |
| عملية التصنيع | المادة→الإنجوت → التدحرج الساخن/البارد→ المعالجة الحرارية (التطبيع + التشديد) → التفتيش →التلميع!أنبوبلحام المفاصل→التجميع!الحوائط→التفتيش→معالجة الحرارة→اختبار الضغط الهيدرولي!الرسم! التعبئة |
| موقع التثبيت | حول غرفة احتراق الغلاية |
مزايا لوحة الحائط المائي
1.ضمان إغلاق جدار الفرن وتقليل تسرب الهواء في غرفة الاحتراق.
2- تنفيذ تبريد كامل بالماء في غرفة الاحتراق، مما يؤدي إلى منع التكوك في حالة الاحتراق المكثف.
3-خفض قدرة تخزين الحرارة، وتسخين سريع وتبريد غرفة الاحتراق، مما يمكن أن يقلل من وقت تبريد بدء وتوقف الغلاية.
4من المناسب استخدام جدار الفرن الذي يضع الأنابيب ، مما يقلل إلى حد كبير من حمولة إطار الغلاية ويسهل التعليق.
5بالمقارنة مع الأنابيب الخفيفة ، يتم تحسين قدرة امتصاص الحرارة للأنابيب.
6- تحسين درجة التجميع المسبق لمكونات المرجل، وتسهيل وتقليل عبء العمل في التثبيت.
مقدمة الشركة
تأسست في عام 1985، شركة تشانغجياجانغ هوا دونغ للغلاية، المحدودة ((تتداول باسم HD Boiler) ، تنتج محطات توليد الطاقة؛ الصناعية؛ حرارة النفايات؛ حرق النفايات؛ الكتلة الحيوية؛محمولات الحرارة العضوية وغلايات البخار الكهربائيةجنبا إلى جنب مع مجموعة شاملة من الأسطح التدفئة، HD الغلاية يجلب إلى السوق خدمة فريدة من نوعها بما في ذلك تصميم الغلاية، التصنيع، وتركيب،صيانة واستبدال أجزاء المرارة تحت الضغط.
