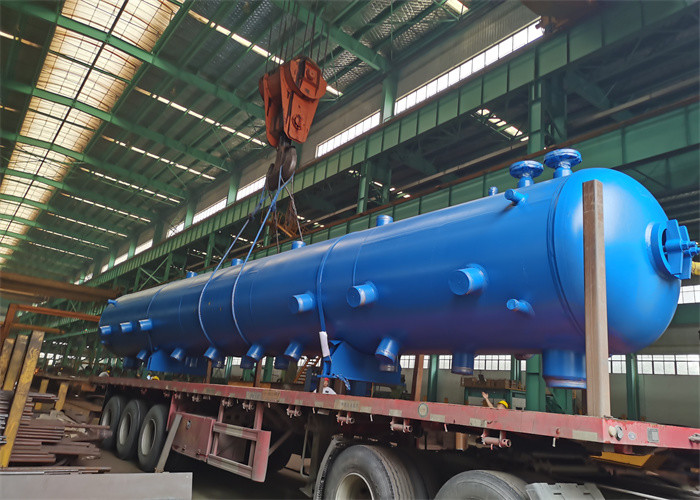

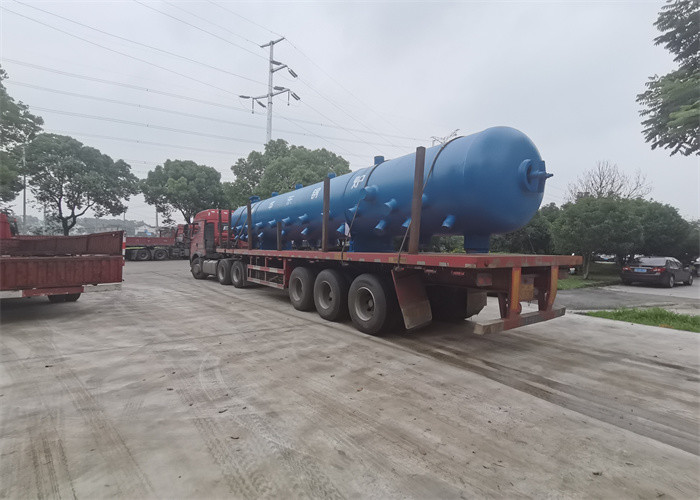

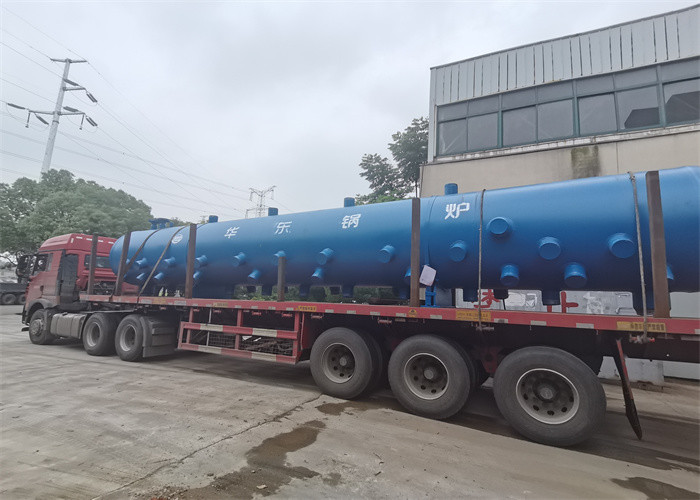

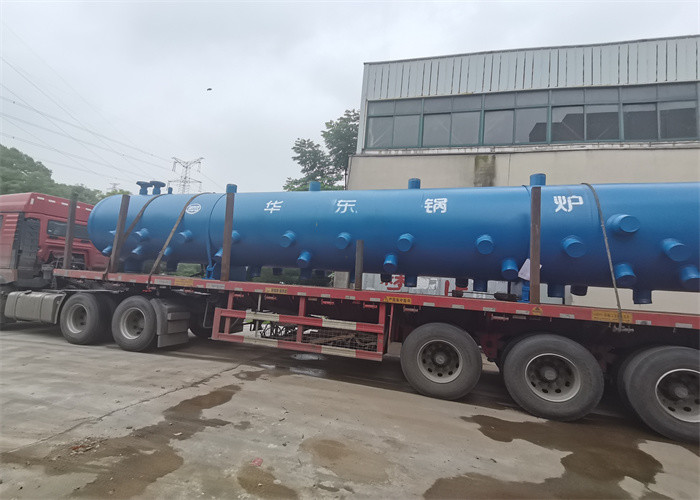

Q245R P265GH الغلاية المائية البخار طبل الدورة الطبيعية
Product Details
| مجموعة من التطبيقات: | الصناعية | درجة حرارة التصميم: | 300 |
|---|---|---|---|
| التطبيق: | نظام المرجل والنظام الصناعي | الضغط: | ضغط مرتفع / منخفض |
| اللون: | التخصيص | النوع: | الدورة الطبيعية / مرة واحدة |
| إبراز |
Q245R طبل بخار الغلاية,P265GH طبول بخار الغلاية,Q245R طبل ماء الغلاية |
||
Product Description
طبل بخار المرجل مصمم لدرجة حرارة التشبع عند الضغط الاسمي
الوصف
في غلاية الأنابيب المائية ، يوفر الطبول العلوي (طبل بخار الغلاية) فصل البخار عن الماء.كما أنه يوفر قدرة الاحتفاظ بالسائل (عادة 10 إلى 60 ثانية) للسماح باستجابة ديناميكية لتغيرات الحمل دون فقدان السائل في الأنابيب المنخفضة والارتفاعيةيتم تحديد حجم طبل البخار من قبل الحجم المطلوب لفصل نظيف بين البخار والماء لإنتاج بخار مشبع جاف ، كما يوفر كمية كافية من تخزين البخار.تدعى طبل البخار أيضا الطبل العلوي.
| اسم المنتج | طبل بخار المرجل (فاصل الماء بخار) |
| مجال التطبيق | غلاية الدورة الطبيعية |
| مادة لوحة قشرة الطبول |
- فولاذ الكربون: Q245R، P265GH، SA516-Gr.60/65/70 - الصلب المسبوب: Q345R ، Q375R ، 15CrMoR ، 12Cr1MoVR ، P355GH ، DIWA353 |
| مادة رأس الطبول | نفس الشيء مثل القشرة |
| مادة أنبوب الفوهة | حسب التصميم |
| المعيار | الصين GB، ASME، EN |
| تصنيف المصنع | الصين الدرجة الأولى، معتمدة من قبل ABS، معتمدة من قبل TUV |
| درجة حرارة العمل | درجة حرارة التشبع عند الضغط الاسمي |
| ضغط العمل | 1.6 مبا ~ 22.5 مبا |
|
سمك الصفيحة (سمك جدار الطبول) |
≤ 150 ملم |
| قطر الطبول | ≤3200 ملم |
| طول الطبول | ≤25000 مم |
| الحوائط |
- قذيفة: - أنبوب الفوهة: GTAW (TIG) ، SMAW |
| إختبار الوقود |
- الغلاف الطولي للقشرة: 100٪ RT، 100٪ UT - طبقة محيطية للقشرة: 100٪ RT، 15٪ UT - طلاء زاوية أنبوب الفوهة: 100٪ UT ، 100٪ MT |
1- تشغيل تلقائي بالكامل، آمنة وموثوقة، مع مجموعة متنوعة من أجهزة التحكم في الغلاية وحماية، ضغط البخار، ضغط الماء والحرق كل ذلك مع أنظمة التحكم التلقائية.غلاية المياه الساخنة مجهزة أيضا مع التحكم في العملية والحرارة والتحكم في الوقت.
2سهلة التشغيل والصيانة، توفير العمل.
3مجهزة بمحرق اسم العلامة التجارية المستوردة، الوقود الاحتراق الكامل وحفظ الطاقة، وحماية البيئة.
4غرفة الغلاية المغلقة، خالية من التلوث، جميلة ونظيفة.
5هيكل مضغوط وسهل التثبيت
رأس الغلاية لديه رأس جدار المياه، رأس سوبر، رأس الاقتصادي الخ، وهو يعمل كجمع، الخليط، إعادة توزيع الوسيط العامل،يمكن تصنيفها على أنها نوع غطاء النهاية ((غطاء النهاية) ونوع الرقبة.
يتكون الرأس من جسم الرأس (أنبوب فولاذي بلا مسام قطره كبير) ، غطاء نهاية (غطاء) ، مفصل أنبوب، فتحة يد، منفذ الحرارة وهلم جرا.والتحقق من اللحام يتم تنفيذها بدقة كما عملية اللحام لضمان المنتجات المؤهلة 100٪.
الطبول هو وعاء ضغط أسطواني يستخدم لفصل الماء البخارية وتنقية البخار في غلاية أنبوب المياه لتشكيل دائرة الدورة الدورية للمياه وتخزين مياه الغلاية.وظيفتها الرئيسية هي الحصول على المياه من الاقتصادي، فصل البخار والماء، وإمداد المياه إلى الدائرة الدائرة وتقديم البخار المشبعة إلى سوبر هيتر. هناك كمية معينة من الماء في طبل،الذي يحتوي على كمية معينة من الحرارة ووسائل التخزين العاملةيمكن أن تبطئ سرعة تغيير ضغط البخار عندما تتغير ظروف العمل، ولعب دور عازل معين عندما لا يتم تنسيق مياه الإمداد والحمل لفترة قصيرة.يتم تجهيز الطبل مع أجهزة داخلية لفصل الماء البخار، تنظيف البخار، الجرعة في المرجل والنفخ المستمر لضمان جودة البخار، كما هو موضح في الشكل.
الطبول هو الجزء الأكثر ضخامة ومكلفة الحائط سميكة حامل الضغط في الغلاية. الطبول لا يتحمل فقط ضغط داخلي مرتفع،ولكنها تولد أيضاً ضغوط حرارية بسبب تغير ظروف التشغيل وتقلب درجة حرارة الجدارولذلك، فإن ظروف العمل سيئة، وهناك حاجة إلى مراقبة فعالة لظروف التشغيل.
تفاصيل فصل البخار والماء
الفصل الأولي بين البخار والماءيزيل تقريبا كل البخار من الماء بحيث يتم إعادة تدوير القليل جدا من البخار من قاع الطبول نحو الأنابيب المدفئة من خلال اتصال المخرج (المنخفض).
عند الفصل الثانوي، يتم تمرير البخار من خلال مرحلة ثانوية من فاصلات أو عناصر التنظيف (عادة ما تكون لوحات متوازية موجعة متباعدة عن بعضها البعض) لإزالة قطرات الماء النهائية.ثم يتم استنزاف البخار من خلال مختلف الموانئ.
| اسم المنتج | |
| سعة البخار | 6-30 طن من البخار في الساعة |
| طاقة الغلاية | 30-1300 حصان |
| ضغط العمل | 1.25Mpa. 1.6Mpa، 2.5Mpa |
| درجة حرارة البخار | 193 درجة مئوية 204 درجة مئوية 226 درجة مئوية |
| الكفاءة الحرارية | 95% |
| مراقبة العمليات | التحكم الذكي بـ PLC |
المعلمات التقنية
| العنصر النموذج | طابور مزدوج أفقي النفط النفايات الغاز الطبيعي الغاز البخار | |||||||||
| السعة الاسمية للبخار (طن/ساعة) | 4 | 6 | 8 | 10 | 15 | 20 | 25 | 30 | 35 | |
| ضغط البخار الاسمي MPa | 1.25/1.6/2.5 | |||||||||
| درجة حرارة البخار الاسمية °C | 194/203/225/400 | |||||||||
| كفاءة التصميم % | 92.26 | 92.23 | 92.22 | 92.26 | 92.26 | 91.99 | 91.82 | 91.99 | 92.17 | |
| درجة حرارة مياه الغذاء °C | 20 | 105 | 105 | 105 | 105 | 105 | 105 | 105 | 105 | |
| الوقود المتاح | الديزل / النفط الثقيل / الغاز الطبيعي / الغاز المسال | |||||||||
| استهلاك الوقود | الديزل في كيلوغرام/ساعة | 267.45 | 402.68 | 535.2 | 668.6 | 1002.6 | 1337.3 | 1671.6 | 2005.9 | 2336.8 |
| الغاز الطبيعي Nm3/h | 329.4 | 425.9 | 567.9 | 709.6 | 1064.3 | 1418.4 | 1773.1 | 2127.6 | 2477.4 | |
| الأبعاد الكلية | الطول m | 5.2 | 5.9 | 7.2 | 7.8 | 8.5 | 9.2 | 11.4 | 11 | 11.2 |
| العرض | 2.7 | 2.7 | 3.4 | 3.4 | 3.6 | 3.7 | 3.7 | 3.9 | 4.6 | |
| الارتفاع | 3.2 | 3.2 | 3.5 | 3.6 | 3.6 | 3.7 | 3.8 | 4.6 | 5.2 | |
قدرة التصميم والتصنيع
1. خطان لإنتاج الملفات الآلية
2الانحناء الحار إلى الحد الأدنى من نصف قطر الانحناء 0.6D
3طي أنابيب الحائط الغشاء ، مع آلات طي لوحات أفقية و عمودية
4تصنيع الألواح للكبائن من محطات توليد الكهرباء
5. تصنيع أجهزة فاصلات سي سي بي
6تصنيع الصفحة إلى المعايير الصينية ((GB) ، المعايير الأمريكية (ASME) ، أو المعايير الأوروبية (EN)
7مجموعة واسعة من معدات المعالجة الحرارية بما في ذلك 10 أفران ، وتقدم التطبيع والتكثيف
