فولاذ الكربون العمودي APH الغلاية هواء قبل التدفئة الاقتصادي لمحطات توليد الطاقة الحرارية
Product Details
| اللون: | متطلبات العميل | التطبيق: | سخان مياه |
|---|---|---|---|
| الضغط: | ضغط منخفض / مرتفع | الكفاءة: | ما يصل إلى 80% |
| المواد: | فولاذ الكربون | الكلمات الرئيسية: | سخان هواء الغلاية |
| إبراز |
سخان الهواء الرأسي,محرّق هواء قبل التسخين في الغلاية,محطات توليد الكهرباء |
||
Product Description

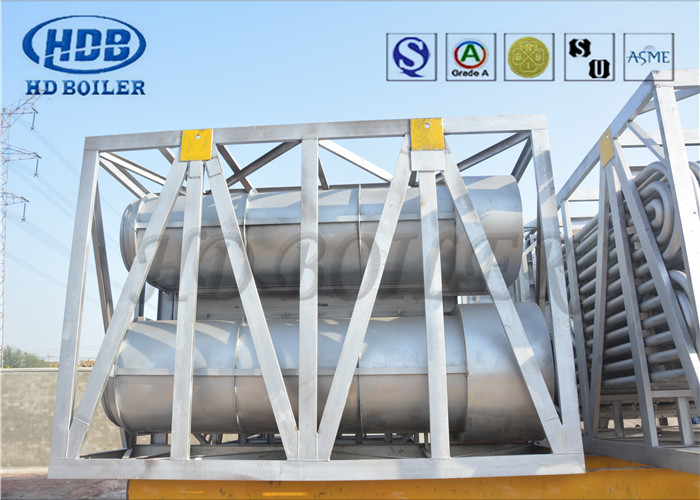

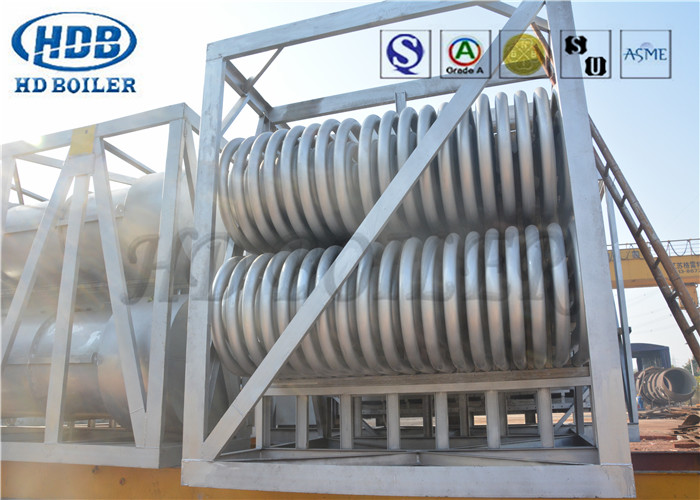

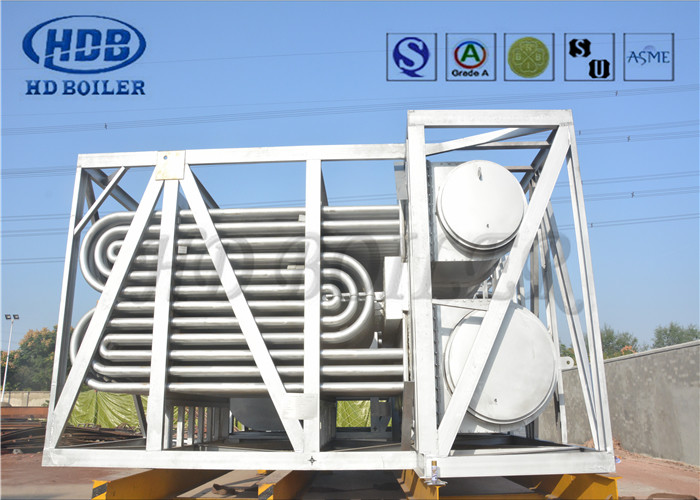

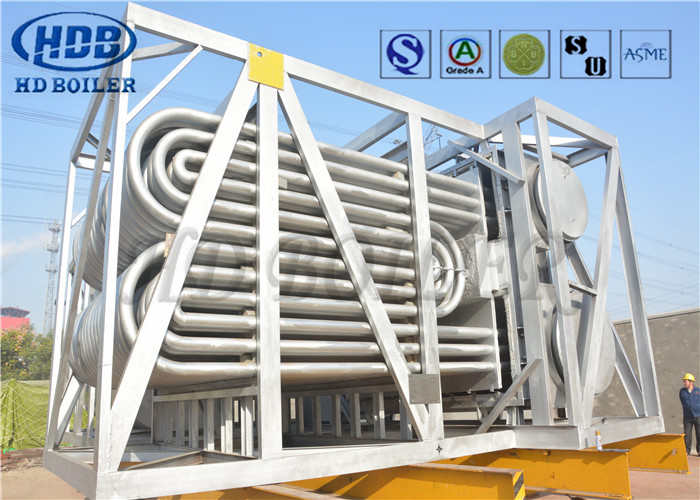

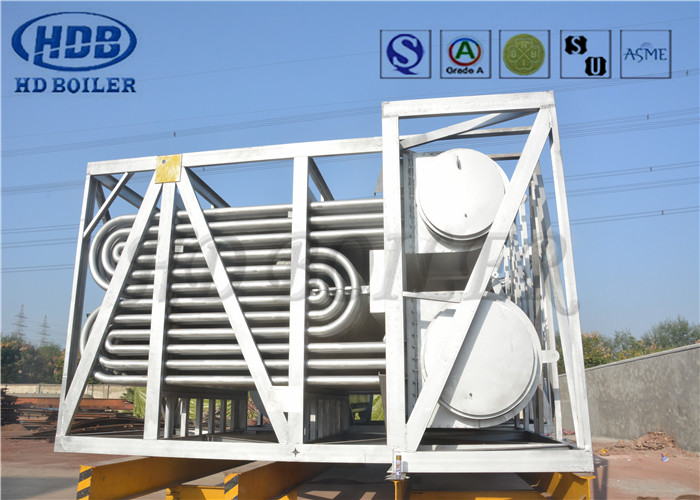

هيكل عمودي غلاية فولاذ الكربونية قبل تسخين الهواء لمحطات توليد الطاقة الحرارية
محرر هواء مسبق ((APH) هو محولات الحرارة من نوع القشرة والأنابيب المستخدمة لتسخين الهواء الذي يتم تغذيته إلى المرجل أو الفرن / الفرن لإحراق الوقود.الهدف الرئيسي من سخان الهواء هو استخراج حرارة النفايات من غازات الدخان التي تغادر المرجلهناك نوعان من سخانات الهواء المسبقة للاستخدام في مولدات البخار في محطات توليد الطاقة الحرارية: واحد هو نوع أنبوبية بنيت في قناة غاز دخان المرجل،والآخر هو سخان هواء تجديديمكن ترتيبها بحيث يتدفق الغاز أفقيا أو عموديا عبر محور الدوران.
المواصفات
| المواد | الفولاذ الكربوني أو ما يعادله |
| الهيكل | عمودية |
| أنابيب | أنابيب ذات خيط أو بدون خيط |
| جرعة زائدة من الأنابيب | مخصصة |
| سمك المينا | 0.34+/-0.06ملم |
| الحجم | تصميم مخصص |
| العلامة التجارية | الـ ORL |
| ملاحظات | الطلب المخصص مقبول أيضاً. |
| عملية التصنيع | المواد→الإنجوت → التدحرج الساخن/البارد→ المعالجة الحرارية ((تعديل + التشديد) → الفحص→القطع→ثقب الأنابيب→الحامة→اختبار الختم→الطلاء→التعبئة |
الغرض من سخان الهواء هو استرداد الحرارة من غازات الدخان ((غازات العادم) من الغلاية لتحسين كفاءة الغلاية.بالمناسبة يتم إرسال الغازات إلى المدخنة أو كومة في درجة حرارة منخفضة بحيث تصميم القنوات والكومة يصبح بسيطاكما أنه يتحكم في درجة حرارة الغازات التي تخرج من المجموعة.
| مواصفات المبادل الحراري الأنابيب | |
| المواد | المواد الاختيارية: الفولاذ المقاوم للصدأ 304 ، 316L ، الفولاذ المزدوج 2205 ، 2507 ، الفولاذ الكربوني ، التيتانيوم النقي ، الزركونيوم ، هاستيلو ، الخ. |
| أنبوب | φ8 ، φ10 ، φ12 ، φ14 ، φ16 ، φ19 ، φ25 وما إلى ذلك |
| منطقة المبادل الحراري | 0.1m2- 1000m2 |
| نوع المنشأة | الأفقي/الرأسي |
| المعيار المحمول | ASME |
أنواع مختلفة
لاستخدامها في مولدات البخار (المرجلات) في محطات الطاقة الحرارية من محطات الطاقة العامة، وهناك نوعان من تصميم Airpإعادة التسخينs.واحد هو نوع أنبوبية بنيت في منفذ المرجل Flue_gas قنوات والآخر هو من النوع التجديدي المعروفة باسم Ljungstrom (سميت على اسم المخترع) التجديدي هواء Pإعادة التسخين ((RAPH)نوع تدوير. يمكن أن يكون هذا أفقيًا (الشائع جدًا الآن في مرافق توليد الكهرباء) أو عموديًا.
خصائص البناء
1الدوار الرأسي من نفسها مدعومة على محامل دفع كبيرة في الجانب السفلي ولها غسول حمام الزيت تبرد بواسطة الماء الذي يدور في الملفات داخل حمام الزيت.يتم هذا الترتيب لتبريد العمود كما هذه النهاية من الدوار الرأسي هو على النهاية الساخنة من القناة وكذلكالطرف العلوي من الدوار يحتوي على حمالة عجلة بسيطة للحفاظ على العمود الدوار في وضع عمودي فقط.
2يتم بناء الدوار على العمود الرأسي مع دعم شعاعي وقفص للحفاظ على السلال في الموقف.كما يتم توفير ألواح الختم المتجددة الشعاعية والحاشية لتجنب تسرب الغازات أو الهواء بين القطاعات أو بين القناة والغلاف، أثناء التناوب.
