مقاييس ASME CE المعتادة للدفء الجدار المائي الغشاء 90T / H CFB دفئة دفء
Product Details
| الوقود: | الفحم / الغاز / النفط ، حرارة الماء | النوع: | لحام القوس المغمور الأوتوماتيكي |
|---|---|---|---|
| مجموعة من التطبيقات: | محطة توليد الكهرباء | المواصفات: | التفتيش ASME |
| تكمن: | التفتيش ASME | أبعاد الأنابيب: | 38.1*32 |
| وقود الغلايات: | الفحم / الغاز / الفحم الحجري / حرارة الماء | كلمة رئيسية: | كلمة رئيسية |
| الكلمات الرئيسية: | جدار غشاء الغلاية | المواد: | الكربون الصلب / الفولاذ المقاوم للصدأ |
| استخدام: | محطة توليد الكهرباء / مرجل CFB | ||
| إبراز |
90T/H الغلايةغلاف الماء الجدار,جدار غشاء المرجل ASME,جدار غشاء الغلاية المعيار CE |
||
Product Description

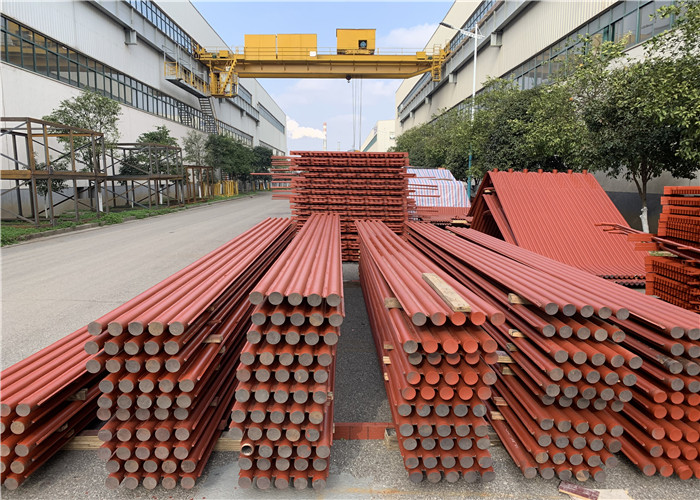

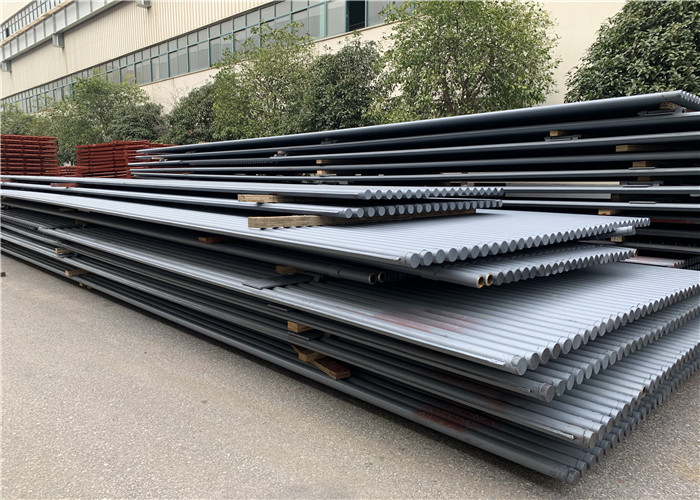

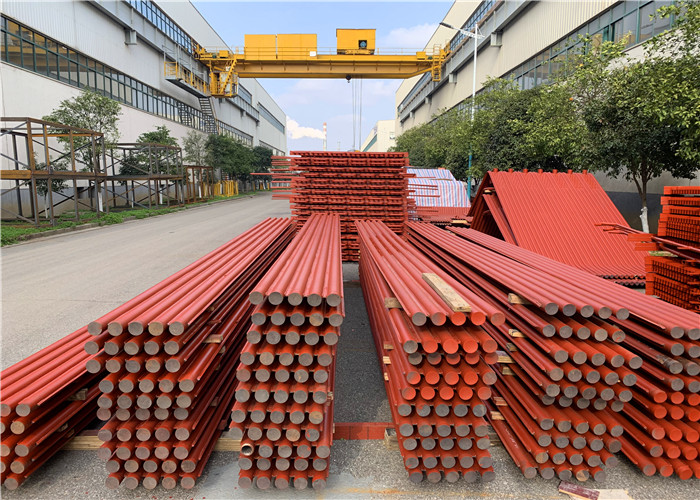

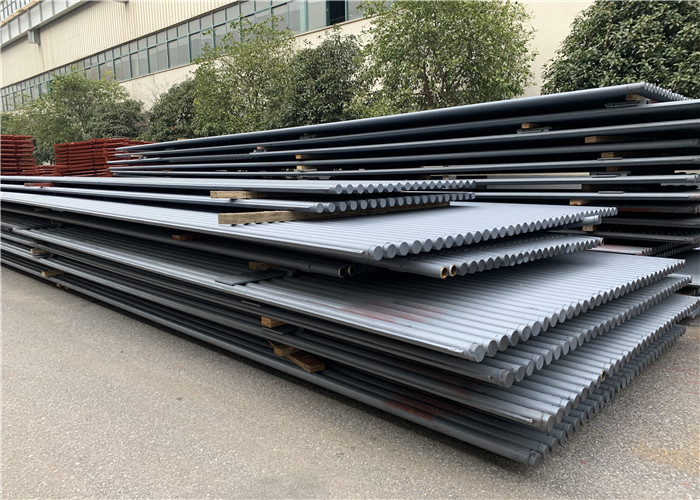

نظام تبريد المياه في الغلاية من طراز ASME أو Ce Standard Membrane Water Wall من 90 T/H CFB
مقدمة
توفر HDB ألواح الحائط البديلة، وفتحات المحارق، ومنافذ التفتيش والأبواب للكبائن العامة والصناعية.جدار المياه الغشاء لدينا تصنع باستخدام المواد الخام عالية الجودة ومعدات الإنتاج المعاصرة في وحدة التصنيع المتقدمة لديناالمجموعة المقدمة متوفرة بأحجام وأشكال ومواصفات مختلفة ، وفقًا لمتطلبات عملائنا الموقرين. علاوة على ذلك ، يتم تسليمها إلى العملاء في الإطار الزمني الموعود.
جدران مياه المرجل هي جدران غشاء مصنوعة من أنابيب مصفحة مع بعضها البعض مع أو بدون شريط من المعدن بينها. تشكل هذه الجدران الحجرة لغرفة احتراق الفحم.أنابيب جدار المياه يشار إليها أيضا باسم قسم التبخر: تحتوي على الماء في الغالب في شكل سائل يتبخر تدريجيا مع ارتفاعه في المرجل.
مزايا جدار المياه الغشاء
1) لضمان مقاومة تسرب جدار الفرن وتقليل تسرب الهواء من غرفة الاحتراق.
2) لتحقيق التبريد الكامل بالماء لغرفة الاحتراق، ومتعلقة معدات الغلاية غشاء الجدار المياه هو فائدة لمنع الكوكس تحت شرط التدخين الإضافية.
3) السعة التخزينية الحرارية صغيرة، وتسخين غرفة الاحتراق سريعة وتبريد سريعة أيضا، والتي يمكن أن تقصير وقت التبريد من بدء الغلاية وإغلاق الفرن.
4) من الجيد اعتماد الجدار المبرد بالماء المدعومة العليا ويمكن أن يقلل من حمولة إطار المرجل ، والتي هي فائدة للتفوق.
5) بالمقارنة مع الأنابيب العارية ، يزيد جدار المياه الغشاء من قدرة الأنابيب على امتصاص الحرارة.
6) جدار المياه الغشاء الغلاية المباشر في المصنع يمكن أن تحسن درجة الجمع المبدئي لأجزاء الغلاية وتقليل عبء العمل التثبيت.
إضافية
| 1 | يتم استخدام ألواح جدار المياه في غلايات استرداد حرارة النفايات. |
| 2 | نحن ننتج لوحات جدار المياه، هذه مصنوعة من أنابيب الفولاذ الكربوني إلى رسومات العملاء ومواصفات. |
| 3 | يتم توفير رعاية خاصة للأبيض والترقق في الجزء المنحني أثناء التصنيع. |
| 4 | نحن ننتج ونوفر مجموعة شاملة من ألواح الحائط المائي. |
| 5 | الأنبوبات التي نقدمها معروفة بأنها تتحمل ضغط داخلي كبير حيث يتم لف شريط مستمر من مادة الزعانف في دوامة على الأنبوب. |
| 6 | من المعروف أن هذه الأنابيب توفر الحرارة بشكل موحد مما يؤدي إلى زيادة إنتاج الحرارة. |
| 7 | الوظيفة الرئيسية لوحة جدار المياه في الغلاية هي امتصاص الحرارة الناتجة عن اللهب عالي درجة الحرارة أو الدخان وتوليد البخار أو الماء الساخن في الأنابيب ،وبالتالي لخفض درجة الحرارة في الغرفة. |
التطبيق
| 1 | توفير الطاقة الحماية البيئية الصين المورد جدار المياه الغشاء لقطان CFB هي جدران الغشاء التي مصنوعة من الأنابيب التي يتم لحامها مع بعضها البعض مع أو بدون شريط من المعدن بينها. |
| 2 | هذه الجدران تشكل حجرة غرفة احتراق الفحم. |
| 3 | تُشار إلى أنابيب جدار المياه أيضًا باسم قسم التبخر؛ فهي تحتوي على الماء في الغالب في شكل سائل يتبخر تدريجياً مع ارتفاعه في الغلاية. |
ملاحظة
| 1 | التحكم في اختراق اللحام لتلبية المتطلبات الميكانيكية ونقل الحرارة التحكم في التشوه إلى حدود متوافقة. |
| 2 | تحتاج الألواح بشكل روتيني إلى تصفية في ورشة العمل بعد اللحام والمعالجة الحرارية.السؤال الذي يجب الإجابة عليه هو هل يمكن للمحل بعد ذلك تلبية التسامحات الأبعاد المطلوبة لنجاح التثبيت الموقع? |
| 3 | هل يمكن استخدام الإجراءات الحالية للتعامل مع المتاجر كما هي دون إضافة ضوابط مفرطة من شأنها أن تضيف التكاليف والجداول الزمنية. |
| 4 | أهمية التسخين المسبق وصيانته من خلال عملية اللحام يمكن أن تسبب عددًا من مشكلات التعامل مع المعالجة في المتجر والتي ستزيد التكلفة بشكل كبير. |
مادة الجدار الغشاء / المياه والتخطيط:
يتكون الفرن والسقف من جدار الماء الغشاء وتعلق على الهيكل الصلب من خلال معلق معلق العلوي من تبريد المياه الرأس العلوي.سطح التقاطع الفرن هو 3170 × 5290mm2 وارتفاع الفرن العلوي هو 28877mmتتكون جدار المياه الغشاء من فولاذ لحام مسطح φ60 × 5 و 6 × 45. تتكون غرفة الاحتراق من أنبوب فولاذي φ60 × 4 وملحومة بشفرة لتثبيت مادة مقاومة للنيران.الجزء العلوي من غرفة الاحتراق يتصل بجدار المياه غشاء الفرنالجزء السفلي يرتبط بغرفة الرياح الباردة بالماء وموزع الهواء البارد بالماء.تتكون غرفة الرياح تبريد المياه من أنبوب الفولاذ φ60 وحامدة مع الدبابيس لتثبيت المواد الحارقةيتم لحام موزع تبريد المياه بواسطة أنبوب فولاذي φ60 ومسطح فولاذي 6X45. يتم توصيل الثقوب الصغيرة على المسطح الفولاذي مع غطاء القمع.
الفرن يقسم دائرة الدورة الدورية للمياه إلى اليسار واليمين والجبهة والخلفية. يتكون أنبوب البخار الرائد من أنبوب فولاذي φ133 × 5 و φ108 × 4.5. يتكون النابوب السفلي من أنبوب فولاذي φ108 × 4.5.تثبيت صمام انفجار أسفل الرأس السفلي إلى انفجار دوري أسفل.
