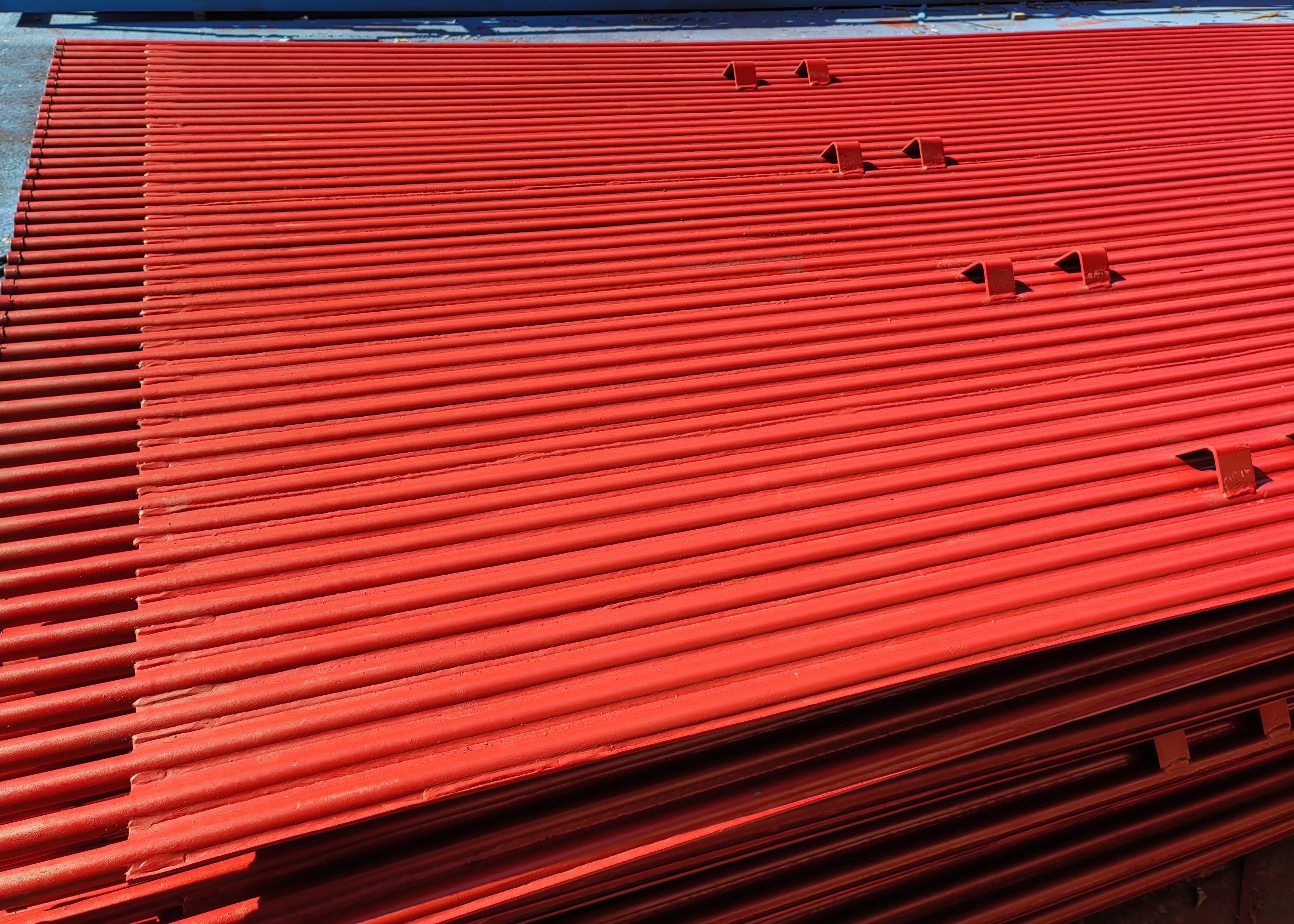

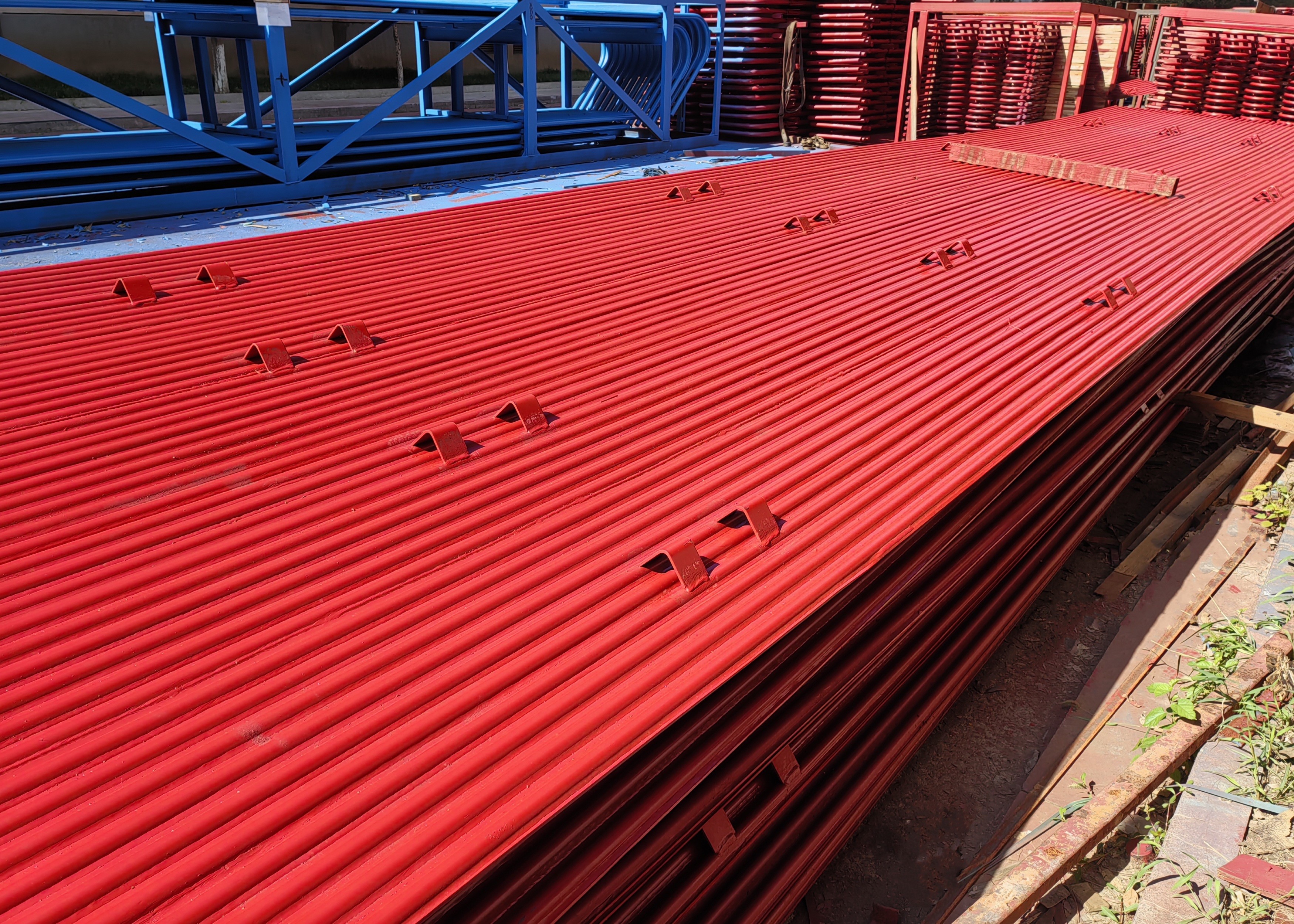

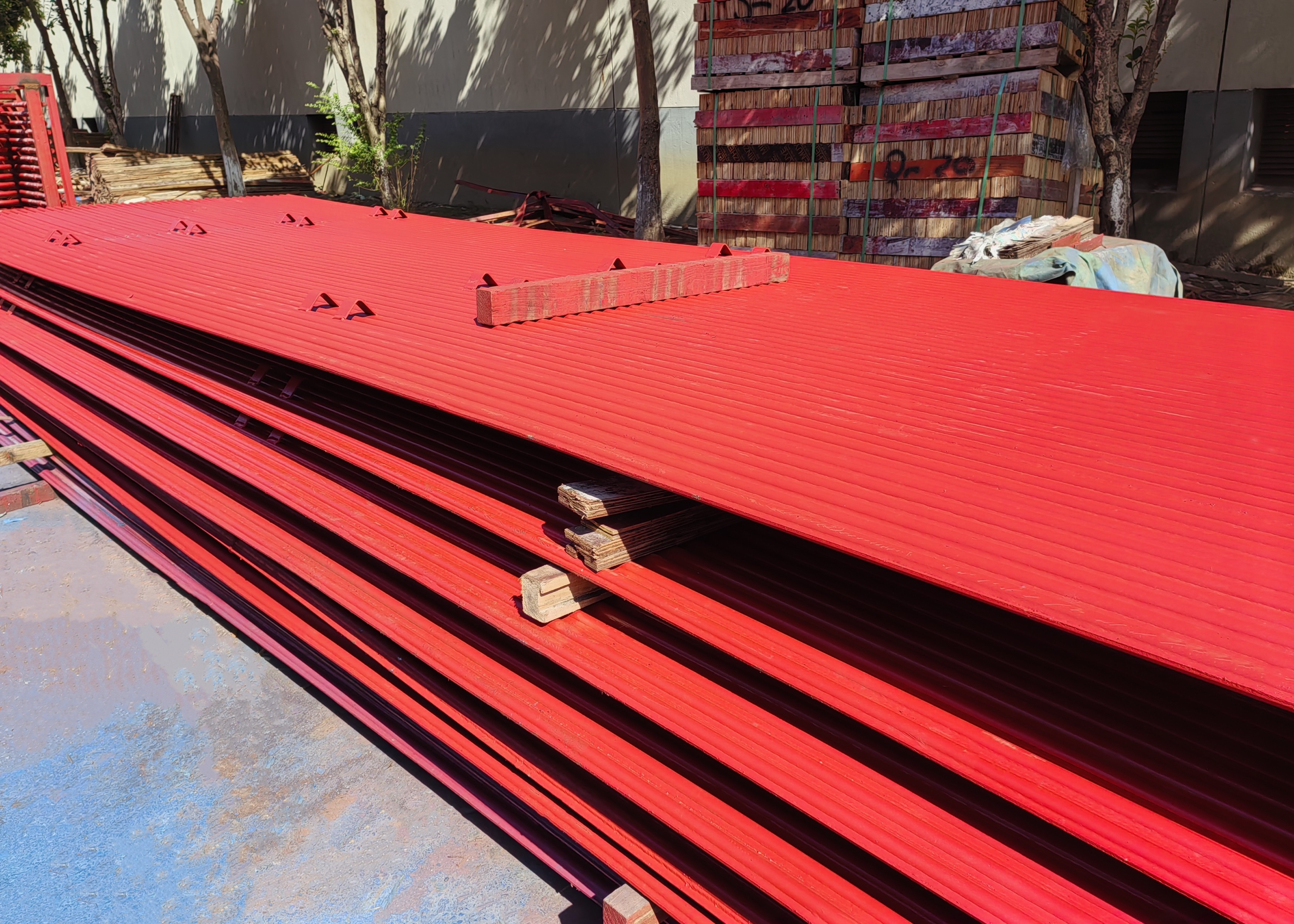

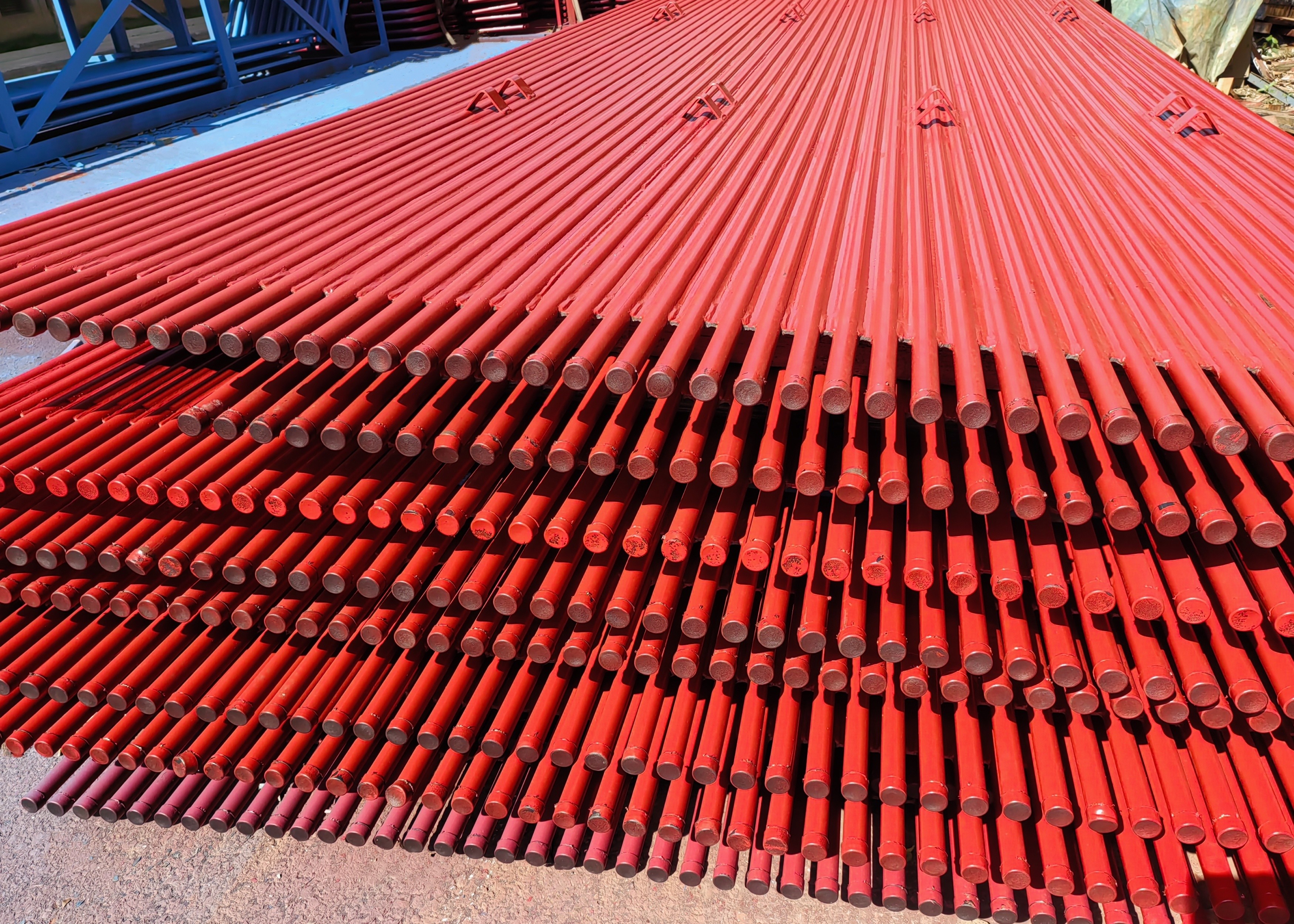

لحام غلاية أفقية الجدار المائي لوحة مقاومة درجات الحرارة العالية

جدار المياه، كما يوحي الاسم، هو تبريد الجدار بالماء.

في الغلايات الأولى، لم يكن هناك سطح تسخين في الفرن،وتم ترتيب الأنابيب المبردة بالماء لاحقًا لحماية جدار الفرن من حرق غاز الدخان عالي درجة الحرارة وتبريد منتجات الاحتراق.

يتم ترتيبها حول الفرن ، ووسط التدفق في الأنابيب عادة ما يكون خليطًا من الماء أو ماء الصودا ، ويسمى سطح التسخين الذي يتم تبريده بالماء جدار تبريد مياه الفرن.

هناك نوعان رئيسيان من جدار المياه، وهما جدار المياه الأنابيب الخفيفة وجدار المياه فيلم.

تصنيف

وفقًا لنوع الهيكل ، هناك ثلاثة أنواع رئيسية: نوع أنبوب عادي ، نوع غشاء ونوع أنبوب صرير.

يتكون جدار المياه الأنبوب العادي من صف كامل من أنابيب الفولاذ الخالية من الخياطة ، وهي بنيتها أبسط ؛لحام جدار المياه الغشاء العديد من أنابيب الزعانف المبردة بالماء المطوية مع لحام بقعة، بحيث تصبح سطح التدفئة المشتركة مغلقة، والتي يمكن أن لا تحسن فقط ضيق الهواء من الفرن، وتقليل تسرب الهواء، ولكن أيضا حماية أفضل جدار الفرن،تقليل وزن جدار الفرن، تبسيط الهيكل ؛ جدار الماء من أنبوب العصا هو لحام العديد من الدبابيس مع طول 20 ~ 25mm وقطر 6 ~ 12mm على أنبوب الجدار تبرد بالماء ،ثم تطبيق الكروم خام البلاستيك الصلبة من أجل تقليل امتصاص الحرارة من هذا الجزء من جدار المياه وزيادة درجة حرارة منطقة الاحتراق، فهي مناسبة لحالات حيث إشعال الوقود صعب بشكل خاص أو بعض أفران تفريغ الخث السائل.

وفقًا للجزء التخطيطي ، هناك نوعان من نوع الجدار المرفق ونوع جدار التقسيم (أي التدفئة ذات الجانبين) جدار تبريد المياه.

الأول في الغالب جزء من الجدار الداخلي لجدار الفرن ويمتص الحرارة على جانب واحد ، في حين يتم تركيب الأخير في الغالب في منتصف غرفة الفرن في غلاية كبيرة,فصل الفرن بأكمله إلى جزأين مستقلين يتم تسخينهما من الجانبين.

مزايا الجدران المائية الغشاء

(1) ضمان ضيق جدار الفرن وتقليل تسرب الهواء من غرفة الاحتراق.

(2) غرفة الاحتراق مبردة بالكامل بالماء، مما يؤدي إلى منع التكوك في حالة الاحتراق المكثف.

(3) سعة تخزين الحرارة صغيرة ، وغرفة الاحتراق تسخن بسرعة ، والتبريد سريع أيضًا ، مما يمكن أن يقلل من وقت التبريد في بدء وتوقف الغلاية.

(4) من المناسب استخدام جدار فرن وضع الأنابيب ، والذي يقلل إلى حد كبير من حمل إطار المرجل ويكون ملائمًا للتعليق.

(5) بالمقارنة مع الأنبوب العادي ، يتم تحسين قدرة امتصاص الحرارة في الأنبوب.

(6) يحسن من درجة التجميع المسبق لأجزاء المرجل ، وهو أمر مريح ويقلل من عبء العمل التثبيت.
