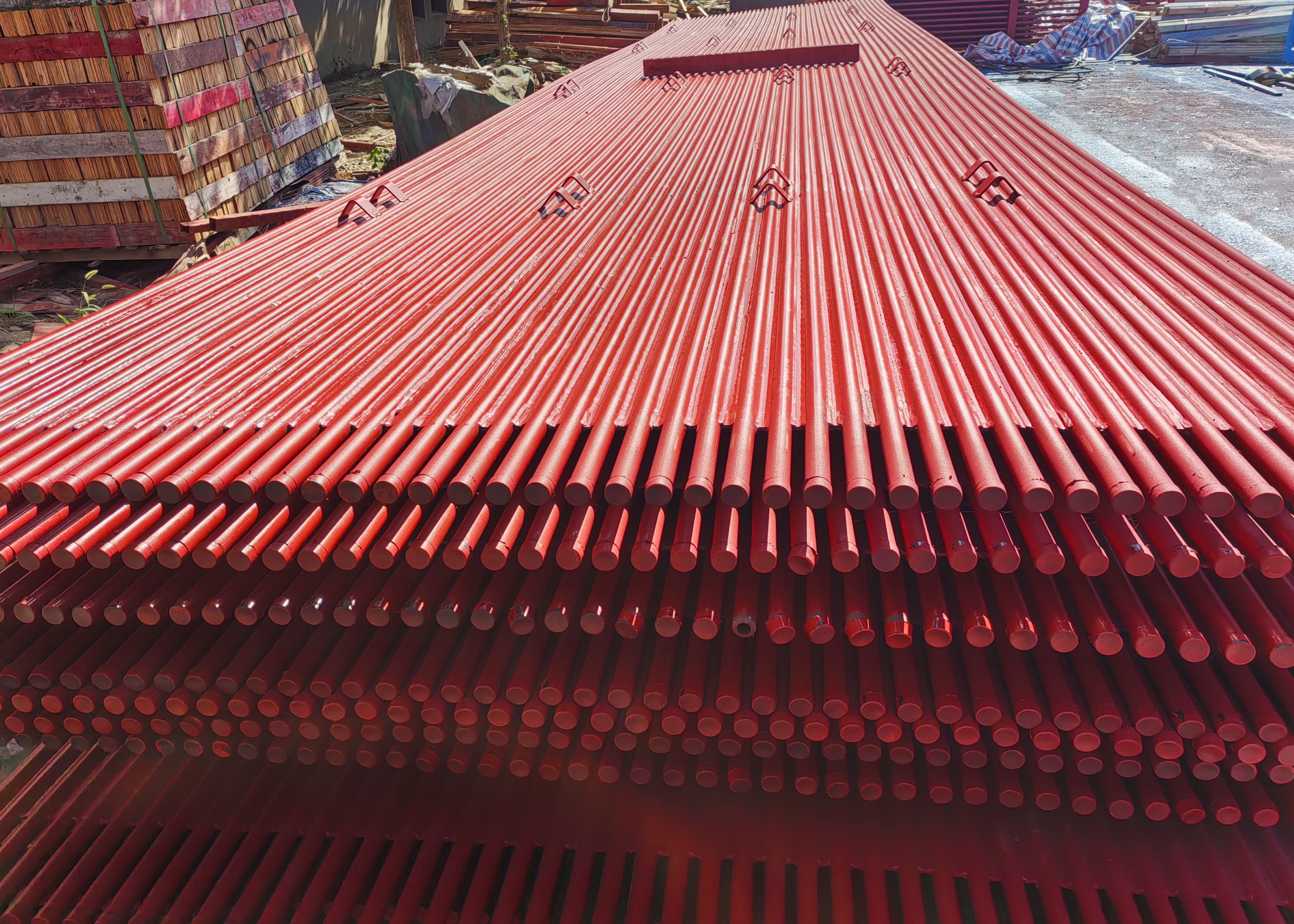

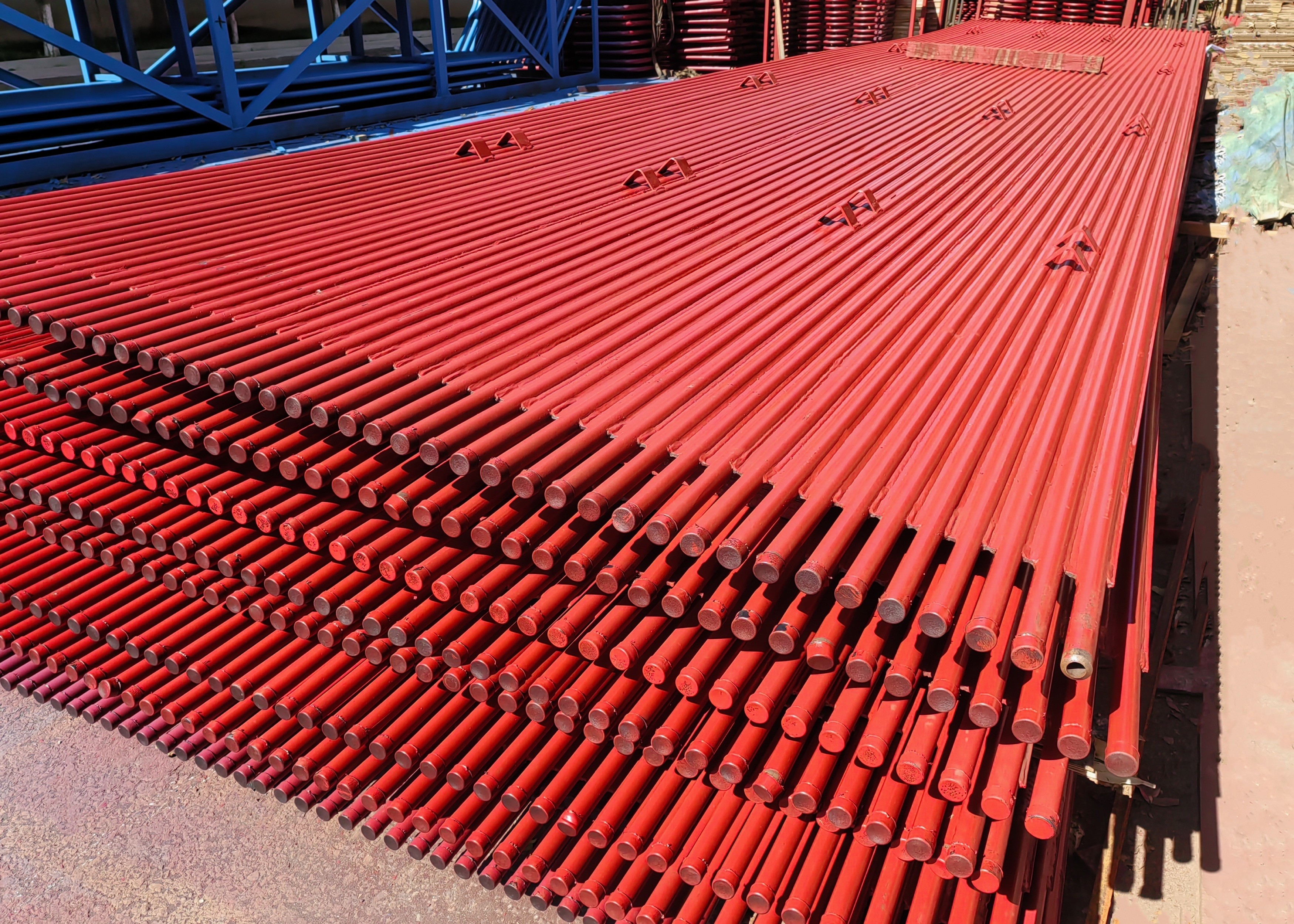

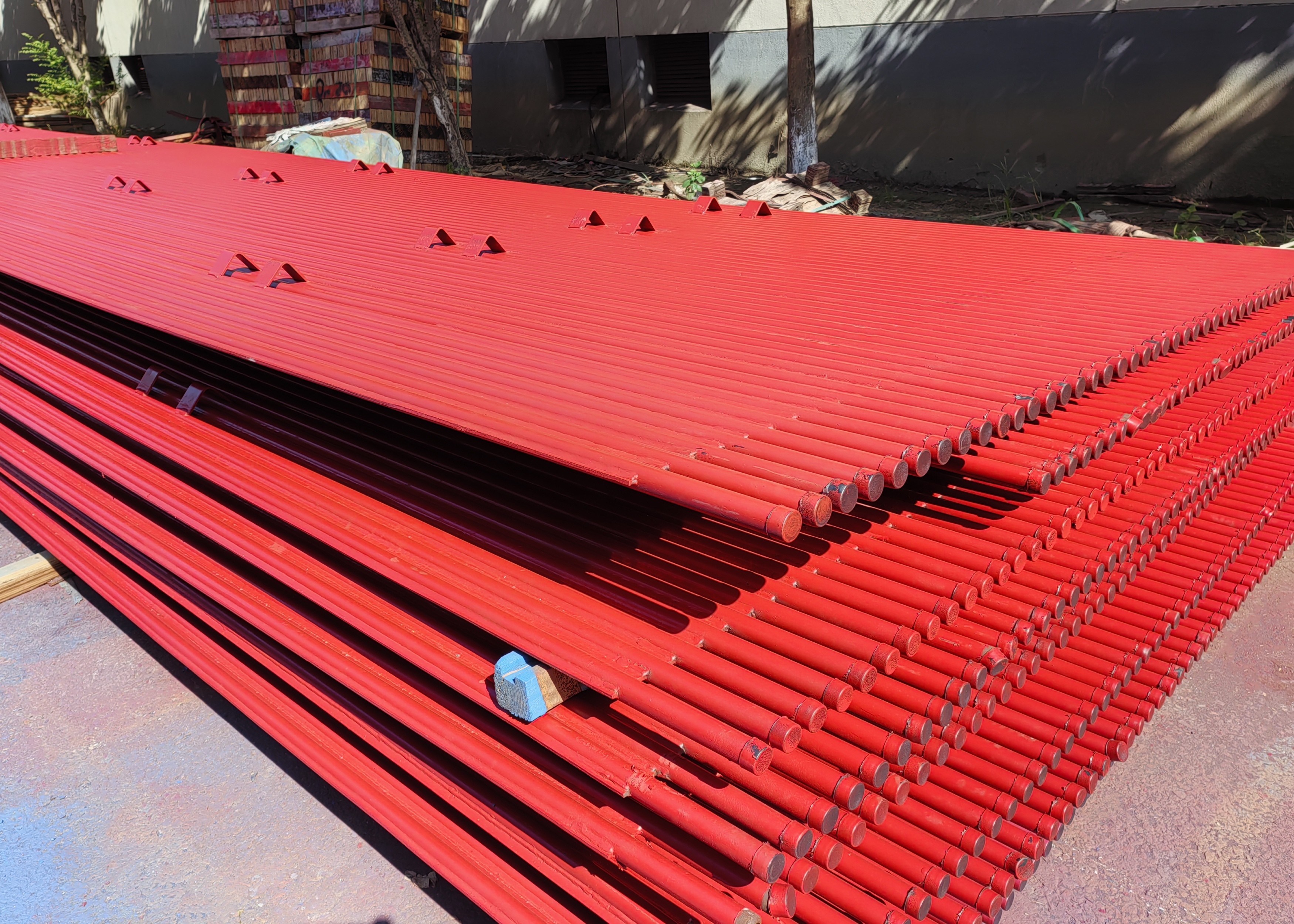

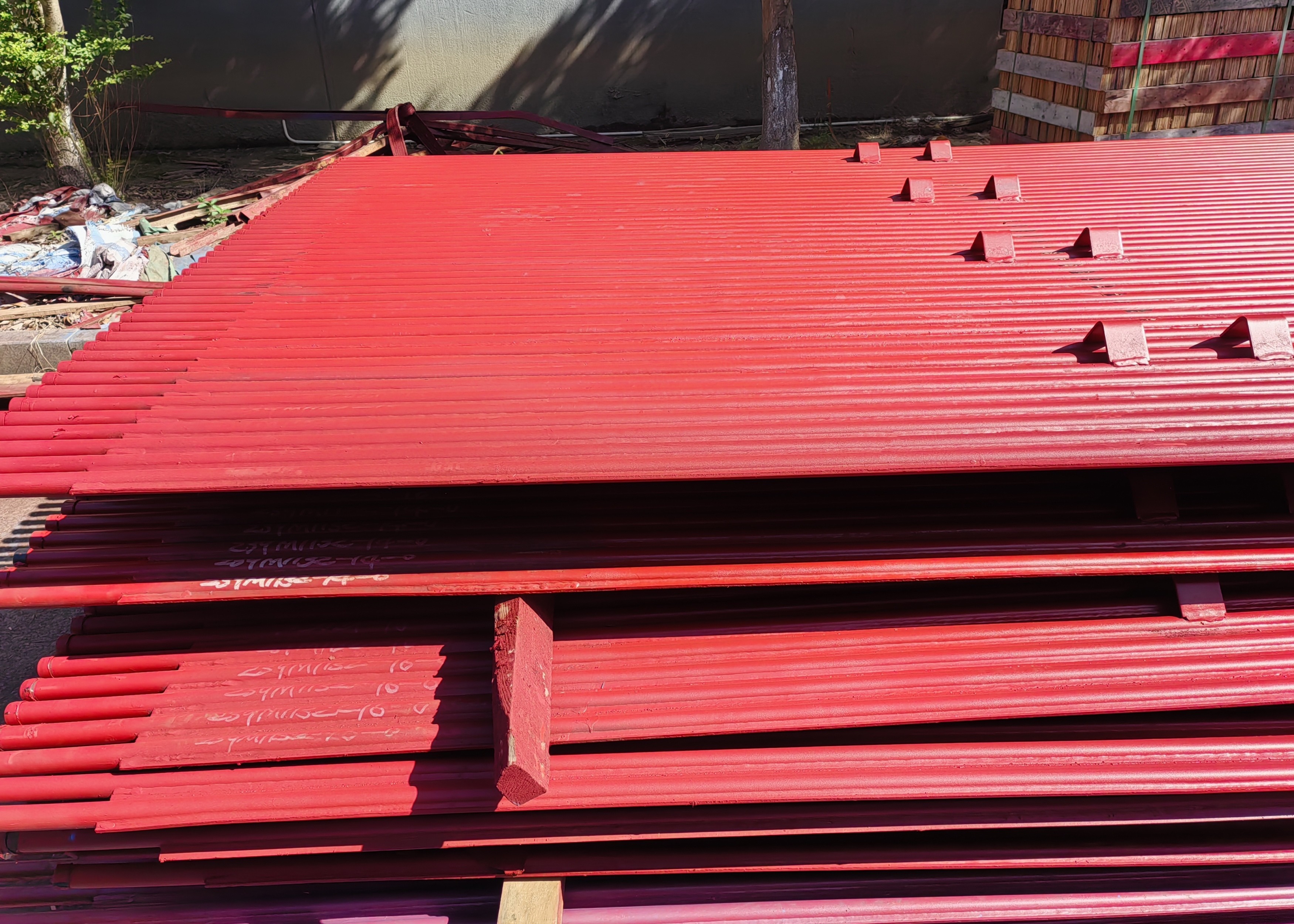

ألواح الفولاذ الصلب غشاء الغلاية الجدار المائي لوحدة توليد الكهرباء

الجدار المبرد بالماء الغشاء هو لحام العديد من أنابيب الزعانف الجدار المبردة بالماء المطاطية مع بعضها البعض مع لحام بقعة بحيث يصبح سطح التدفئة المشتركة مغلقة،والتي لا يمكن أن تحسن فقط ضيق الهواء من الفرن، تقليل تسرب الهواء، ولكن أيضا حماية أفضل جدار الفرن، وتقليل وزن جدار الفرن وتبسيط الهيكل.هذه المزايا من جدار المياه الغشاء جعلها تستخدم عادة في الغلايات الكبيرة من محطات الطاقةوظيفة جدار المياه هي امتصاص الحرارة المشعة من اللهب عالي درجة الحرارة أو غاز الدخان في الفرن ، وتوليد البخار أو الماء الساخن في الأنابيب ،وتخفيض درجة حرارة جدار الفرن لحماية جدار الفرن.

تصنيف

وفقًا لنوع الهيكل ، هناك ثلاثة أنواع رئيسية: نوع أنبوب عادي ، نوع غشاء ونوع أنبوب صرير.

يتكون جدار المياه الأنبوب العادي من صف كامل من أنابيب الفولاذ الخالية من الخياطة ، وهي بنيتها أبسط ؛لحام جدار المياه الغشاء العديد من أنابيب الزعانف المبردة بالماء المطوية مع لحام بقعة، بحيث تصبح سطح التدفئة المشتركة مغلقة، والتي يمكن أن لا تحسن فقط ضيق الهواء من الفرن، وتقليل تسرب الهواء، ولكن أيضا حماية أفضل جدار الفرن،تقليل وزن جدار الفرن، تبسيط الهيكل ؛ جدار الماء من أنبوب العصا هو لحام العديد من الدبابيس مع طول 20 ~ 25mm وقطر 6 ~ 12mm على أنبوب الجدار تبرد بالماء ،ثم تطبيق الكروم خام البلاستيك الصلبة من أجل تقليل امتصاص الحرارة من هذا الجزء من جدار المياه وزيادة درجة حرارة منطقة الاحتراق، فهي مناسبة لحالات حيث إشعال الوقود صعب بشكل خاص أو بعض أفران تفريغ الخث السائل.

وفقًا للجزء التخطيطي ، هناك نوعان من نوع الجدار المرفق ونوع جدار التقسيم (أي التدفئة ذات الجانبين) جدار تبريد المياه.

الأول في الغالب جزء من الجدار الداخلي لجدار الفرن ويمتص الحرارة على جانب واحد ، في حين يتم تركيب الأخير في الغالب في منتصف غرفة الفرن في غلاية كبيرة,فصل الفرن بأكمله إلى جزأين مستقلين يتم تسخينهما من الجانبين.

الوظائف
