ASME SA 210 الحائط الفولاذ الكربوني غطاء غطاء غطاء غطاء غطاء الغلاية

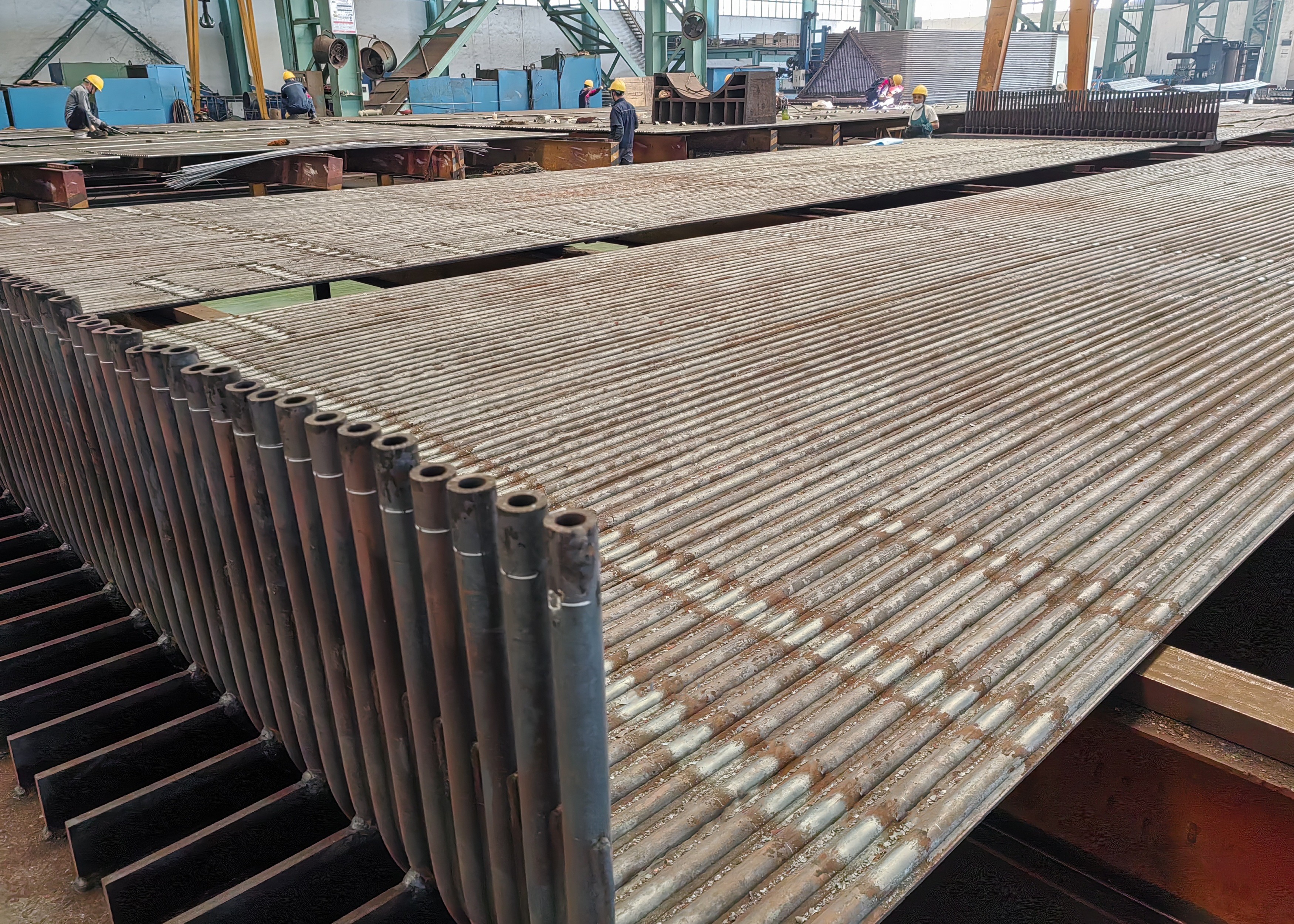

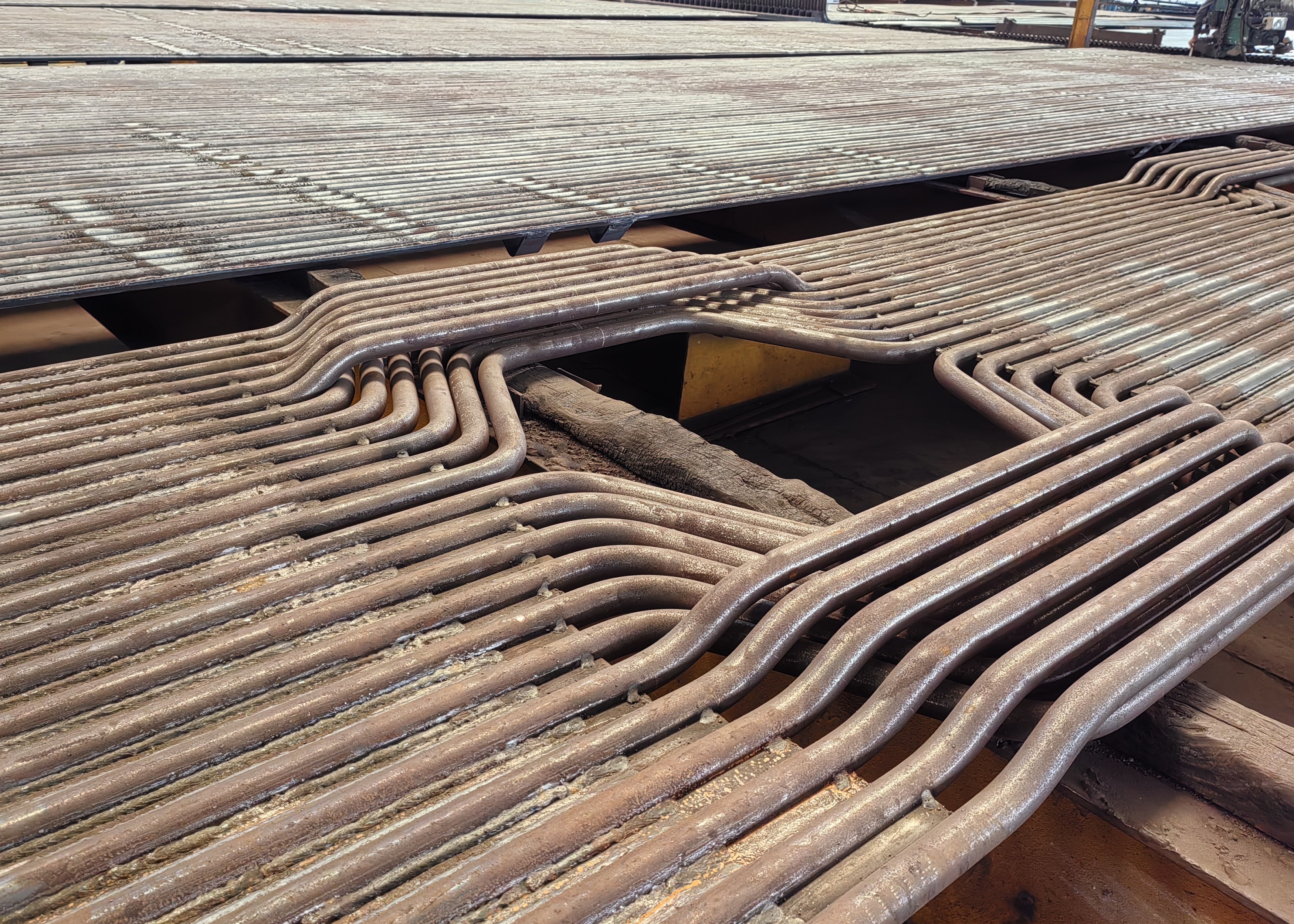

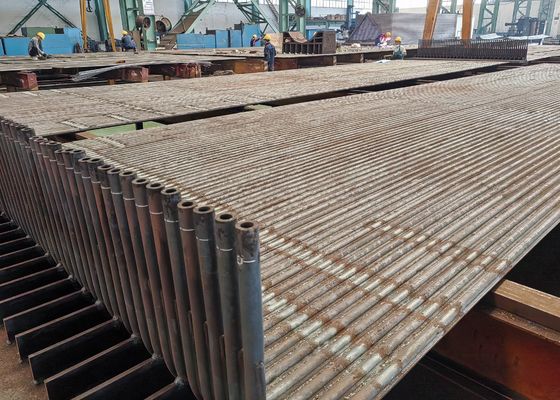

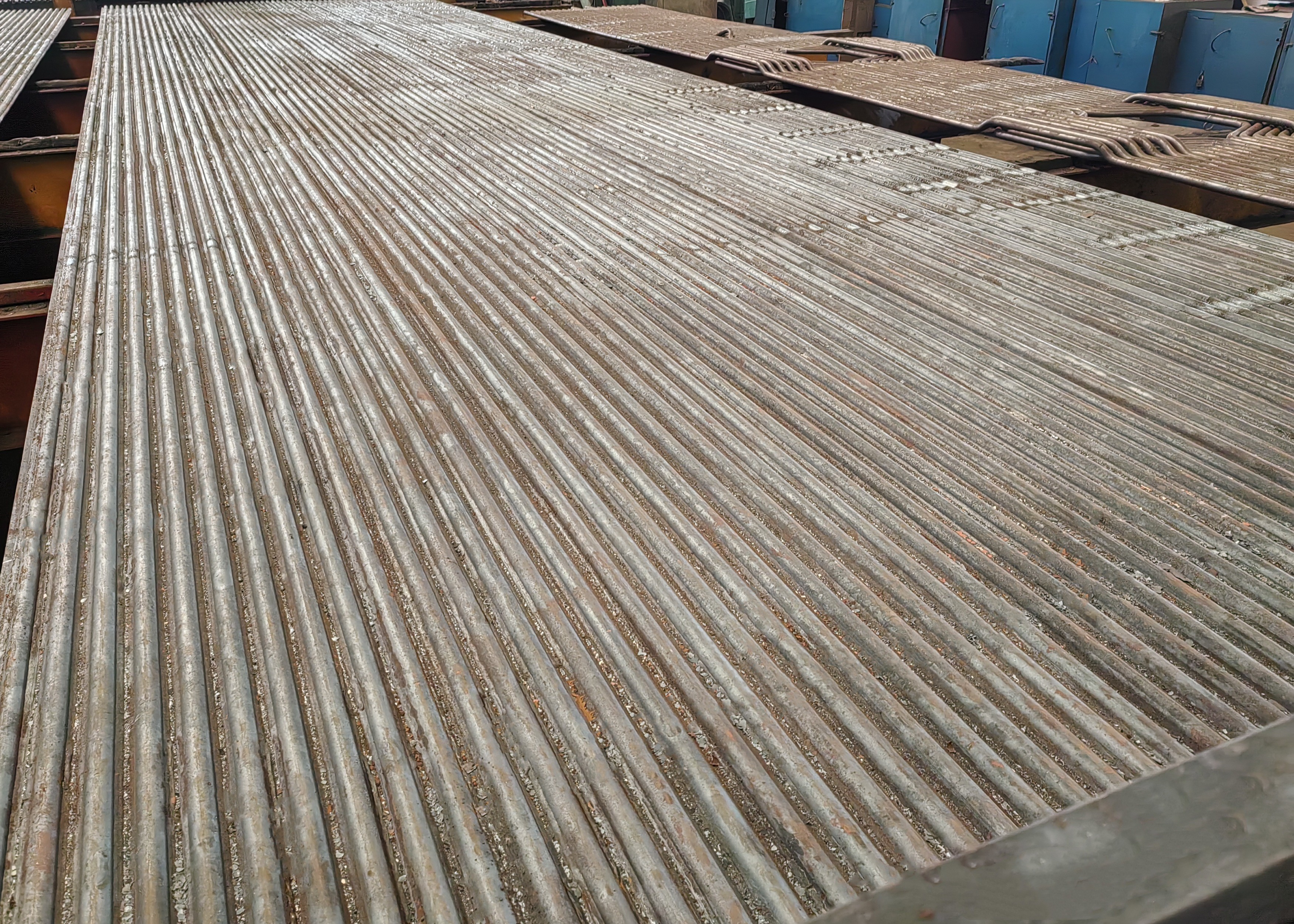

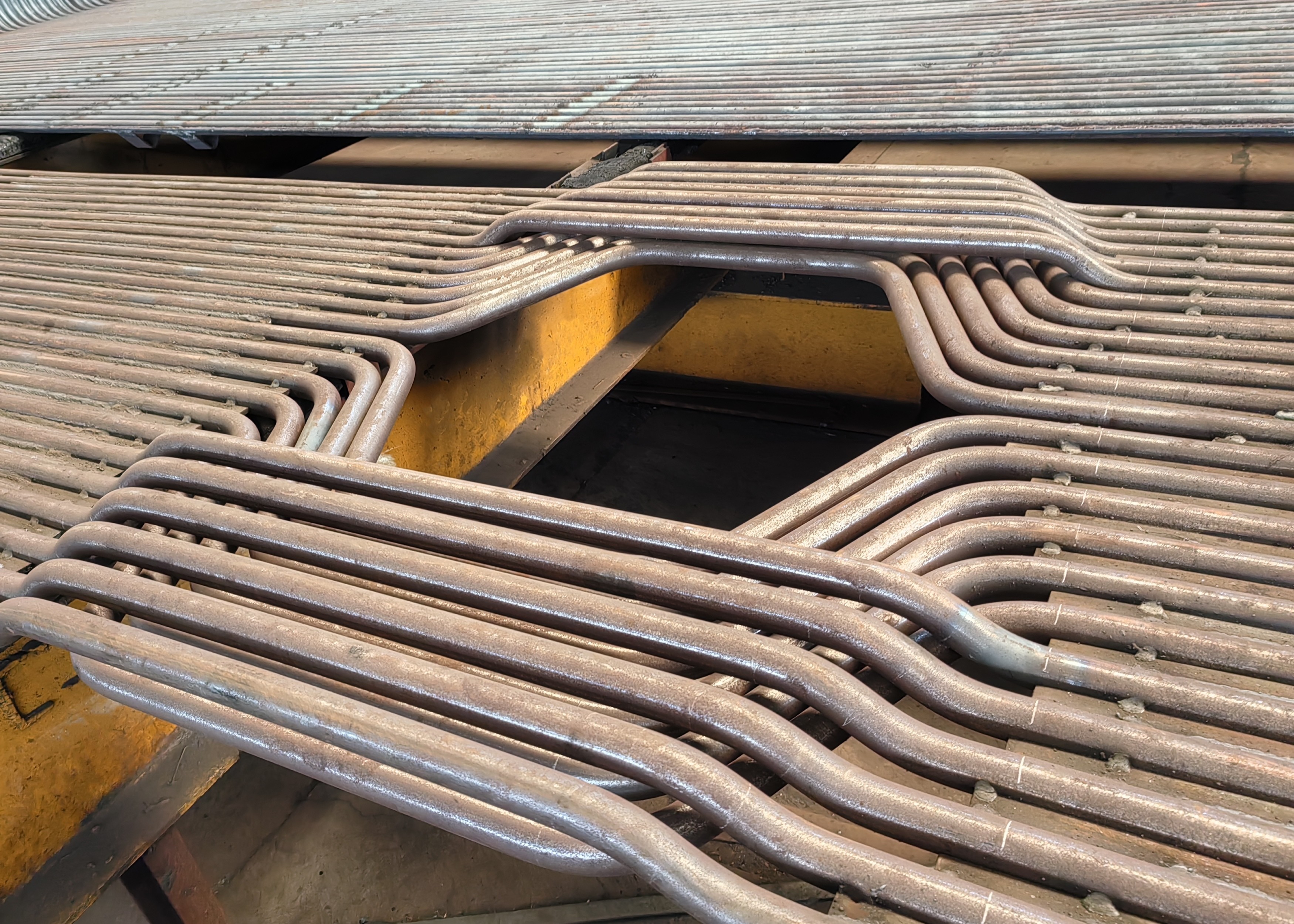

جدار الماء الغشاء هو لحام العديد من الزعانف والأنبوبات معا في تسلسل على طول الاتجاه الطولي لتشكيل سطح التدفئة جدار المياه كامل.يتم لحام حجم كل عنصر وفقًا لمتطلبات مجموعة أنابيب الحلقة الدائرة، ومن ثم يتم إغلاق المجموعة باللحام بين المجموعة أثناء التثبيت بحيث يكون الفرن محاطا بإحكام بطبقة كاملة من الحجاب الجداري المبرد بالماء ، لذلك ،هذا الجدار المبرد بالماء غالبا ما يسمى الجدار المبرد بالماء الغشاءإحدى مزايا جدار المياه الغشاء هو أنه يمكن لحامها في مكون من قبل الشركة المصنعة، وأنه سريع وسهل التثبيت.

تصنيف

وفقًا لنوع الهيكل ، هناك ثلاثة أنواع رئيسية: نوع أنبوب عادي ، نوع غشاء ونوع أنبوب صرير.

يتكون جدار المياه الأنبوب العادي من صف كامل من أنابيب الفولاذ الخالية من الخياطة ، وهي بنيتها أبسط ؛لحام جدار المياه الغشاء العديد من أنابيب الزعانف المبردة بالماء المطوية مع لحام بقعة، بحيث تصبح سطح التدفئة المشتركة مغلقة، والتي يمكن أن لا تحسن فقط ضيق الهواء من الفرن، وتقليل تسرب الهواء، ولكن أيضا حماية أفضل جدار الفرن،تقليل وزن جدار الفرن، تبسيط الهيكل ؛ جدار الماء من أنبوب العصا هو لحام العديد من الدبابيس مع طول 20 ~ 25mm وقطر 6 ~ 12mm على أنبوب الجدار تبرد بالماء ،ثم تطبيق الكروم خام البلاستيك الصلبة من أجل تقليل امتصاص الحرارة من هذا الجزء من جدار المياه وزيادة درجة حرارة منطقة الاحتراق، فهي مناسبة لحالات حيث إشعال الوقود صعب بشكل خاص أو بعض أفران تفريغ الخث السائل.

وفقًا للجزء التخطيطي ، هناك نوعان من نوع الجدار المرفق ونوع جدار التقسيم (أي التدفئة ذات الجانبين) جدار تبريد المياه.

الأول في الغالب جزء من الجدار الداخلي لجدار الفرن ويمتص الحرارة على جانب واحد ، في حين يتم تركيب الأخير في الغالب في منتصف غرفة الفرن في غلاية كبيرة,فصل الفرن بأكمله إلى جزأين مستقلين يتم تسخينهما من الجانبين.

مزايا الجدران المائية الغشاء

(1) ضمان ضيق جدار الفرن وتقليل تسرب الهواء من غرفة الاحتراق.

(2) غرفة الاحتراق مبردة بالكامل بالماء، مما يؤدي إلى منع التكوك في حالة الاحتراق المكثف.

(3) سعة تخزين الحرارة صغيرة ، وغرفة الاحتراق تسخن بسرعة ، والتبريد سريع أيضًا ، مما يمكن أن يقلل من وقت التبريد في بدء وتوقف الغلاية.

(4) من المناسب استخدام جدار فرن وضع الأنابيب ، والذي يقلل إلى حد كبير من حمل إطار المرجل ويكون ملائمًا للتعليق.

(5) بالمقارنة مع الأنبوب العادي ، يتم تحسين قدرة امتصاص الحرارة في الأنبوب.

(6) يحسن من درجة التجميع المسبق لأجزاء المرجل ، وهو أمر مريح ويقلل من عبء العمل التثبيت.
