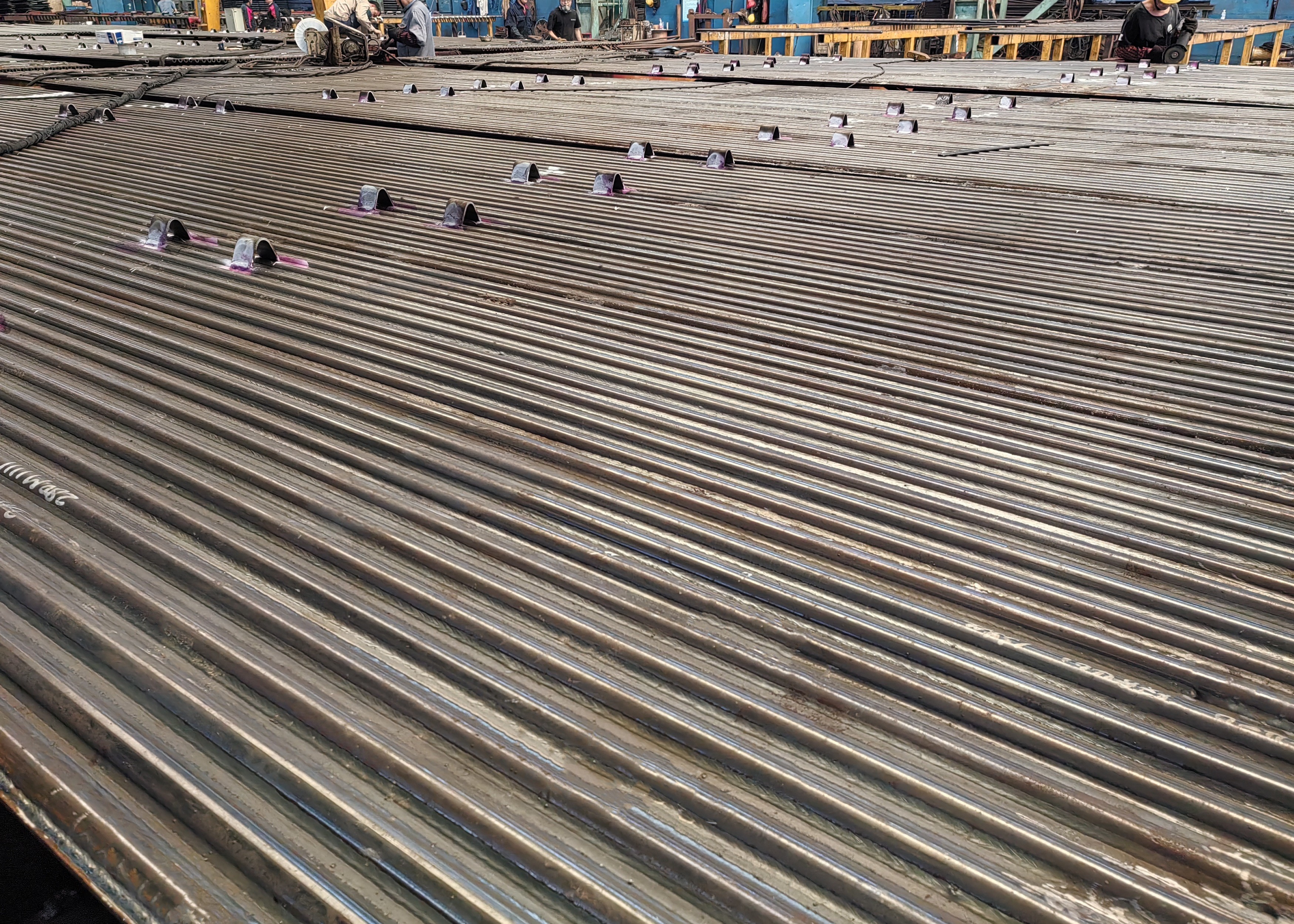

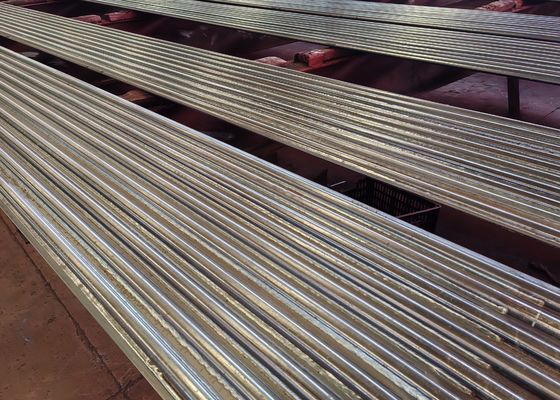

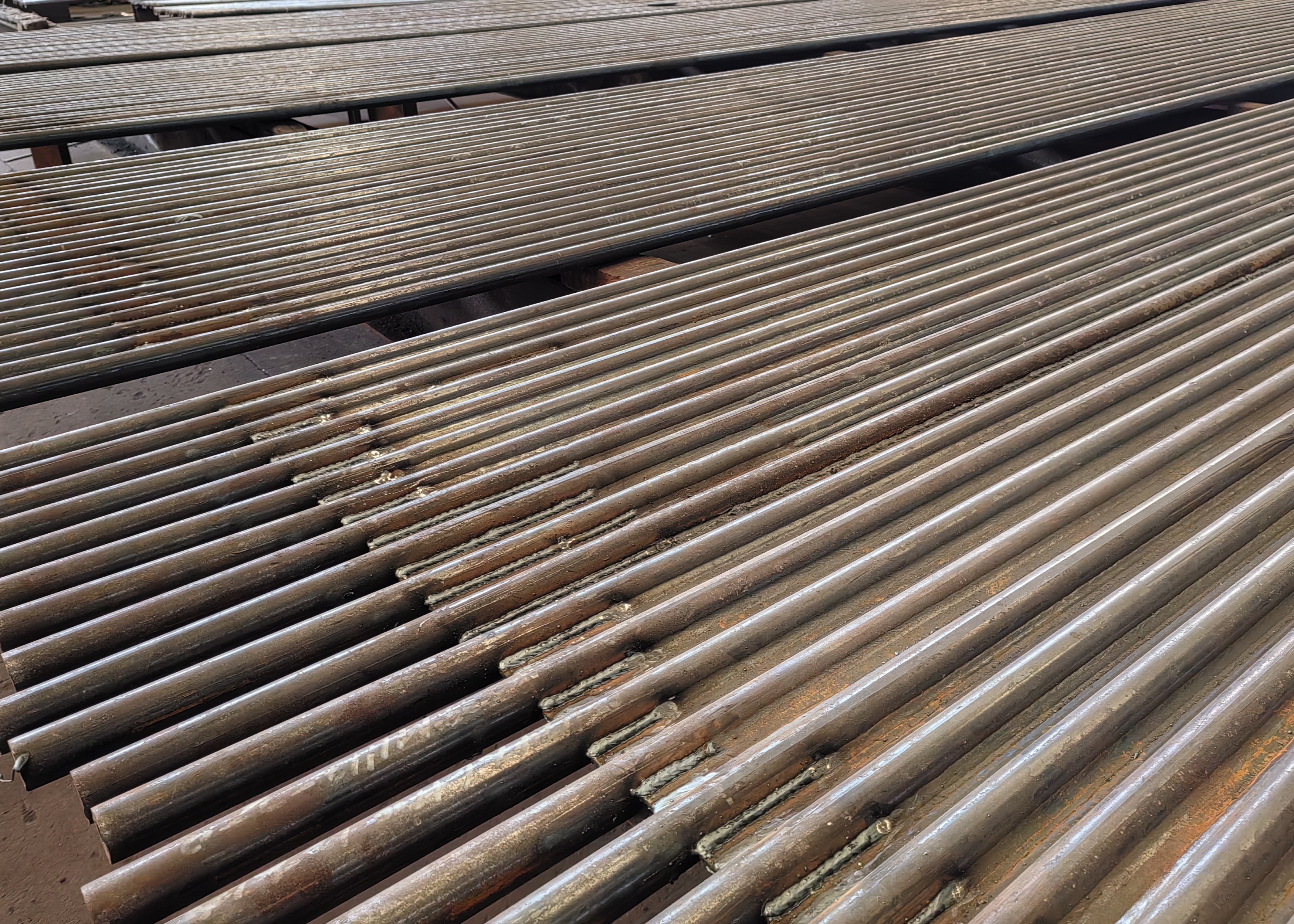

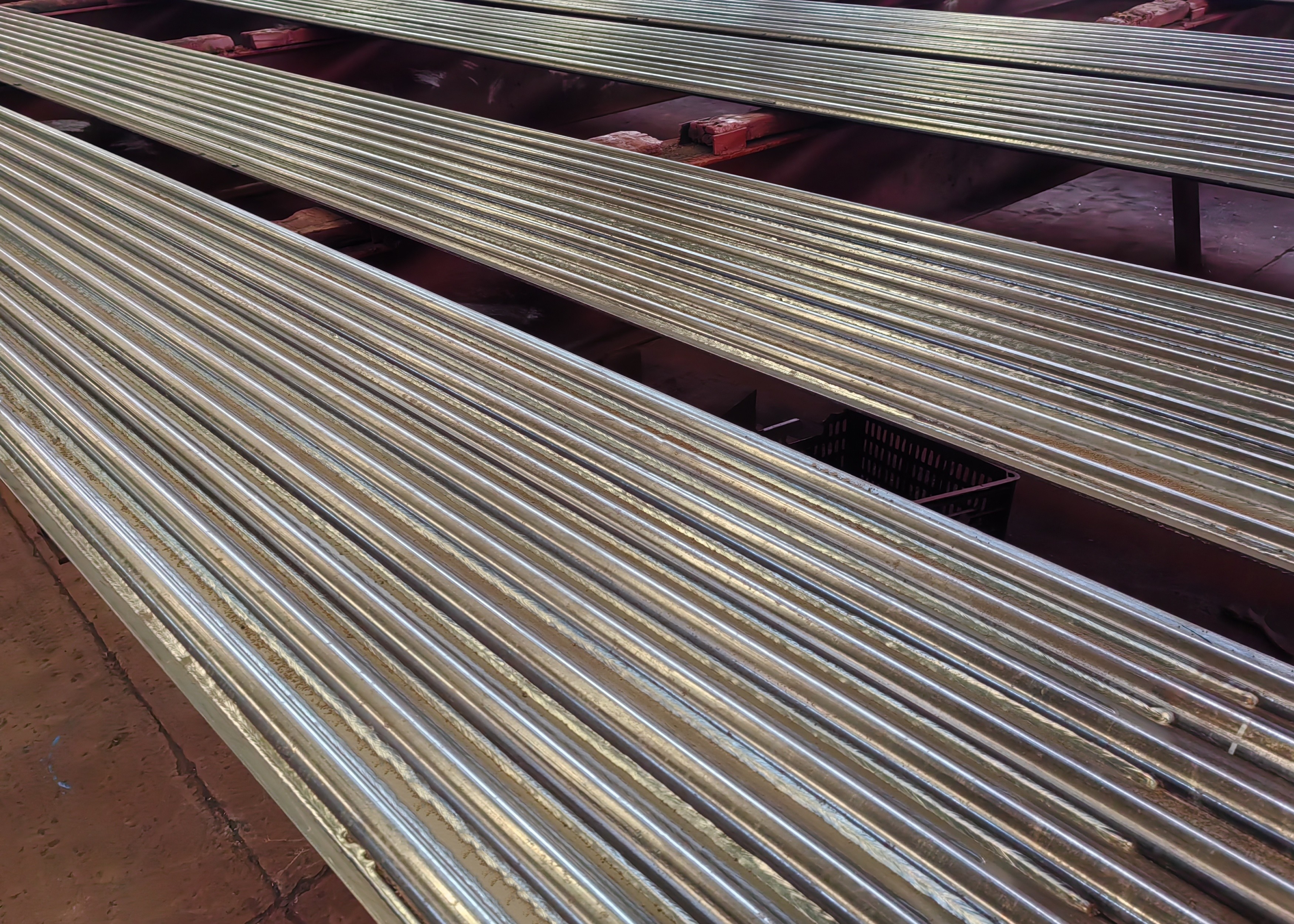

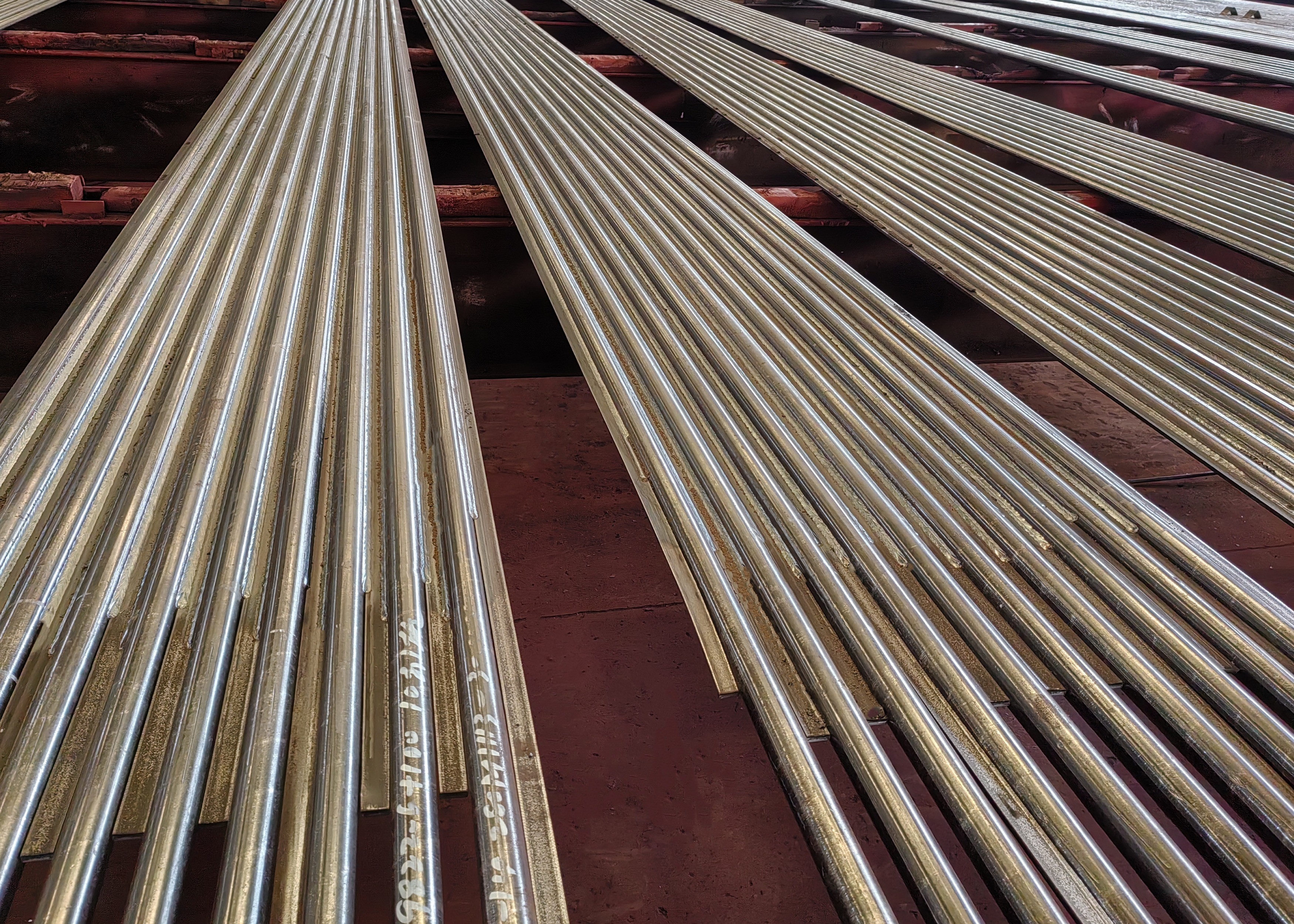

لوحة الحائط المياه من فرن الفولاذ الكربوني المكسوة معيار ASME

جدار غشاء المرجل ، المعروف أيضًا باسم جدار المياه الغشاء ، يشير إلى جدار الفرن في المرجل الذي يتم لحامه معًا مع الأنابيب والصلب المسطح.جدار المياه من الغلاية الكبيرة هو أساسا جدار غشاء، والتي لها مزايا البساطة، وتوفير الفولاذ، والعزل الحراري الجيد والصمود الجوي الجيد. جدار المياه الغشاء له تأثير حماية أكثر دقة على جدار الفرن،لذا فإن جدار الفرن يحتاج فقط إلى استخدام مواد عازلة حرارية، بدلاً من المواد المقاومة للنيران ، بحيث يتم تقليل سمك ووزن جدار الفرن بشكل كبير ، ويتم تبسيط هيكل جدار الفرن ، ويتم تقليل الوزن الإجمالي للغلادة.

تصنيف

وفقًا لنوع الهيكل ، هناك ثلاثة أنواع رئيسية: نوع أنبوب عادي ، نوع غشاء ونوع أنبوب صرير.

يتكون جدار المياه الأنبوب العادي من صف كامل من أنابيب الفولاذ الخالية من الخياطة ، وهي بنيتها أبسط ؛لحام جدار المياه الغشاء العديد من أنابيب الزعانف المبردة بالماء المطوية مع لحام بقعة، بحيث تصبح سطح التدفئة المشتركة مغلقة، والتي يمكن أن لا تحسن فقط ضيق الهواء من الفرن، وتقليل تسرب الهواء، ولكن أيضا حماية أفضل جدار الفرن،تقليل وزن جدار الفرن، تبسيط الهيكل ؛ جدار الماء من أنبوب العصا هو لحام العديد من الدبابيس مع طول 20 ~ 25mm وقطر 6 ~ 12mm على أنبوب الجدار تبرد بالماء ،ثم تطبيق الكروم خام البلاستيك الصلبة من أجل تقليل امتصاص الحرارة من هذا الجزء من جدار المياه وزيادة درجة حرارة منطقة الاحتراق، فهي مناسبة لحالات حيث إشعال الوقود صعب بشكل خاص أو بعض أفران تفريغ الخث السائل.

وفقًا للجزء التخطيطي ، هناك نوعان من نوع الجدار المرفق ونوع جدار التقسيم (أي التدفئة ذات الجانبين) جدار تبريد المياه.

الأول في الغالب جزء من الجدار الداخلي لجدار الفرن ويمتص الحرارة على جانب واحد ، في حين يتم تركيب الأخير في الغالب في منتصف غرفة الفرن في غلاية كبيرة,فصل الفرن بأكمله إلى جزأين مستقلين يتم تسخينهما من الجانبين.

الوظائف
