معيار ASME SA192M الغشاء الغلاية الماء الحائط أنابيب الغلاية محطة توليد الكهرباء
Product Details
| مواد الأنابيب: | سا 210 ايه1 | الاحتياجات: | 100٪ PT ، 100 RT ، 100٪ UT |
|---|---|---|---|
| الكلمات الرئيسية: | جدار الغشاء؛ لوحة جدار المياه | ||
| إبراز |
جدار المياه المعدل في الغلاية,SA192M جدار المياه الغلاية,أنابيب غلاية محطات توليد الكهرباء SA192M |
||
Product Description
جدران غشاء المرجل المعيارية ASME المصنوعة من SA192M لاستبدال / صيانة مطحنة السكر
مقدمة المنتج
لوحات جدار المياه هي سطح التدفئة الرئيسي للخلايا، وتتكون من عدد من صفوف أنابيب الصلب، مرتبة حول زاوية الغلاية. في الداخل هو الماء المتدفق أو البخار،والخارج يتقبل حرارة اللهب في فرن المرجليمتص أساساً حرارة الإشعاع من منتجات الاحتراق عالية درجة الحرارة في الفرن. يرتفع السائل العامل فيه ويتبخر بسبب الحرارة.
عندما تم تصميم جدار المياه في البداية ، لم يكن المقصود منه التدفئة ، ولكن لتبريد الفرن حتى لا يتلف من خلال درجة الحرارة العالية.بسبب وظيفتها جيدة لتبادل الحرارة، استبدال تدريجيا طبل البخار لتكون الأجزاء الرئيسية للتسخين للكازينات. وهي سطح التبخير التدفئة تتكون من العديد من الأنابيب المتوازية وضعت على الجدار الداخلي من مدفأة الغلاية.وظائفهم هي امتصاص الحرارة المشعة من النار عالية درجة الحرارة أو غاز الدخان في الفرن، وتنتج البخار أو المياه الساخنة داخل الأنابيب، وكذلك خفض درجة حرارة جدار الفرن لحمايتها.درجة حرارة الشعلة في الفرن مرتفعة جداً وكثافة إشعاع الحرارة مرتفعة جداً40-50٪ أكثر من الحرارة يتم امتصاصها من قبل جدار المياه. باستثناء الغلايات ذات السعة الصغيرة ، فإن سطح التدفئة التبخير الرئيسي لغلايات الأنابيب المائية الحالية هو جدار المياه.
إذا كان وفقا لنوع الهيكل، يمكن تقسيم جدران المياه إلى أنواع: نوع أنبوب عارية، نوع غشاء ونوع أنبوب الدق.
نوع الغشاء هو الأكثر استخداما.
جدار المياه الغشاء هو هيكل محصن للهواء يتكون من الأنابيب والصفائح.المزايا هي انخفاض تسرب الهواء في الفرن؛ يمكن استخدام جدار وضع الأنابيب،الحمل الأقل على الهيكل الصلب وانخفاض تكلفة الغلاية؛ سهلة استخدام هيكل تعليق وتحسين نظام التوسع الحراري، مناسبة للإنتاج الميكانيكي على نطاق واسع، معدل التجميع العالي،قدرة تخزين الحرارة المنخفضة وتقصير وقت التشغيل والإيقافالعيب هو أن عملية التصنيع معقدة. غالبًا ما يتم استخدام جدار المياه الغشاء في غلايات السعة الكبيرة ودرجة الحرارة العالية والضغط العالي.
وفقا لعملية التصنيع المختلفة ، يمكن تقسيم جدار المياه الغشاء إلى ثلاثة أنواع ((انظر الشكل 1)):1يتم لحام أنابيب الزعانف المطاطية في صفوف ، مع أقل عبء لحام ، ولكن أنابيب الزعانف مكلفة.التي لديها تكلفة مواد منخفضة ويمكن أن تلبي بسهولة متطلبات مختلف المواقع، ولكن الصلب المسطح يتطلب دقة عالية ومعدات التشطيب.3في لحام الأنبوب العاري، يتم تشكيل الزعانف بين الأنابيب عن طريق ملء سلك الحامية، ويتم استخدامه في الغالب للمسافة الصغيرة بين الأنابيب.يرتبط المسافة بين الأنابيب من جدار المياه الغشاء بعوامل مثل ضغط المرجل وحمل الحرارة الفرن، عادةً ما يكون s/d 1.2-1.5.
المواصفات

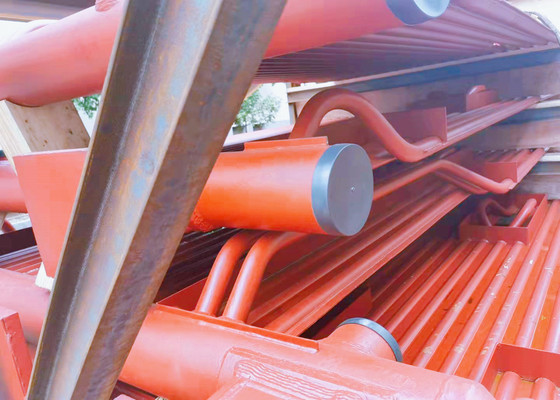

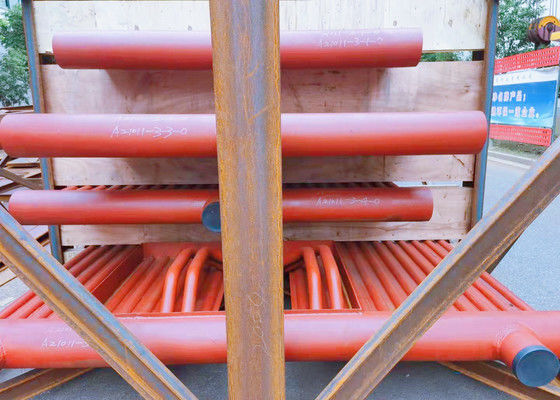

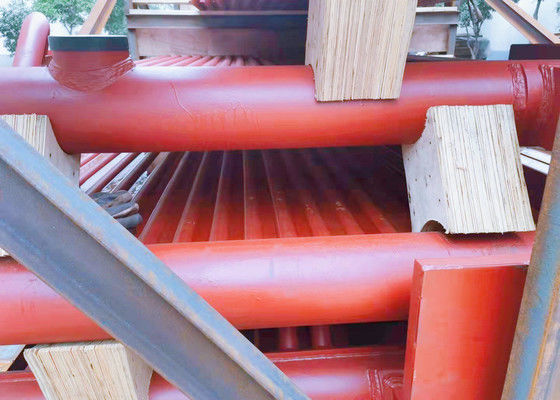

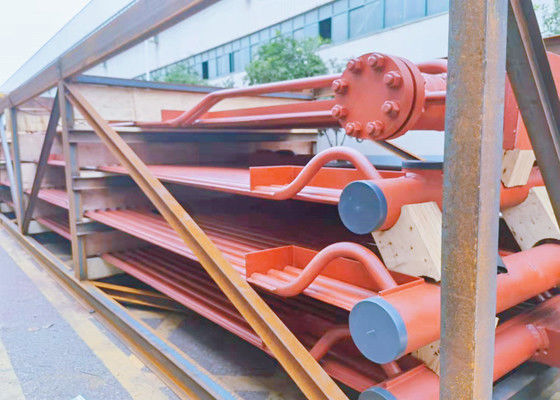

الصور أعلاه هي جدران الغشاء لمشروع باكستاني مع تفاصيل المواصفات أدناه:
| الاسم | جدران الحاجز |
| المواد | الصفحة 1 من هذا القسم |
| حجم الأنبوب | 63.5*4.5ملم |
| المعيار | حسب معيار ASME/GB |
| المعدات | معدات الإنتاج الآلية |
| التطبيق | صيانة غلاية مصنع السكر وغلاية محطة الطاقة |
Product Highlights
