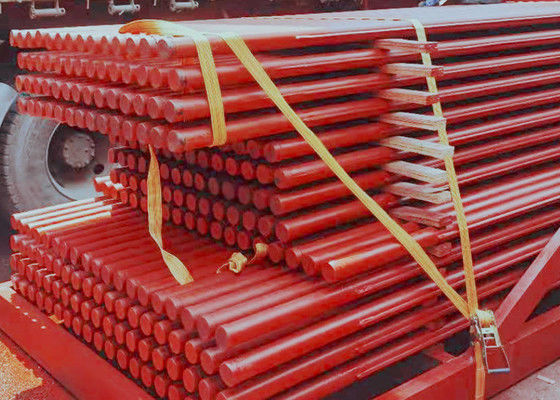

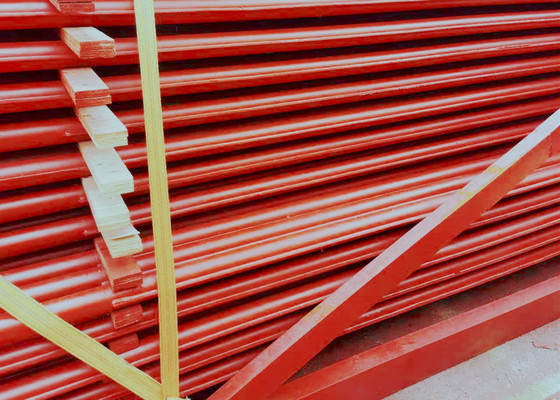

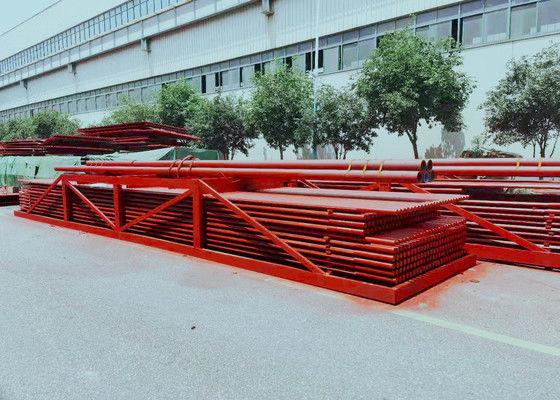

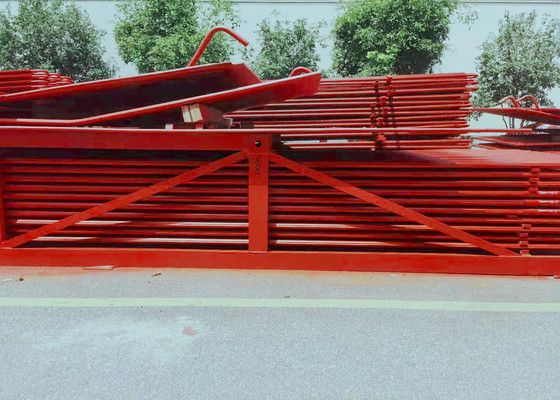

60 لوحة غشاء الحرارة استبدال أنابيب الجدار في محطة توليد الكهرباء ODM

60 لوحة غشاء غطاء الغلاية مع لحام القوس الغارق لصيانة غلاية محطة توليد الطاقة

مقدمة

جدار المياه الغشاء هو هيكل محصن للهواء يتكون من الأنابيب والصفائح.المزايا هي انخفاض تسرب الهواء في الفرن؛ يمكن استخدام جدار وضع الأنابيب،الحمل الأقل على الهيكل الصلب وانخفاض تكلفة الغلاية؛ سهلة استخدام هيكل تعليق وتحسين نظام التوسع الحراري، مناسبة للإنتاج الميكانيكي على نطاق واسع، معدل التجميع العالي،قدرة تخزين الحرارة المنخفضة وتقصير وقت التشغيل والإيقافالعيب هو أن عملية التصنيع معقدة. غالبًا ما يتم استخدام جدار المياه الغشاء في غلايات السعة الكبيرة ودرجة الحرارة العالية والضغط العالي.

النقاط القوية لجدار المياه الغشاء

(1) ضمان إغلاق جدار الفرن وتقليل تسرب الهواء في غرفة الاحتراق.

(2) إن تحقيق التبريد بالكامل بالماء في غرفة الاحتراق مفيد لمنع التكوك في حالة الاحتراق المكثف.

(3) يمكن اختصار وقت التبريد من بدء وإيقاف الغلايات بسبب قدرتها الصغيرة على تخزين الحرارة، وارتفاع درجة الحرارة بسرعة وتبريد سريع في غرفة الاحتراق.

(4) جدار فرن وضع الأنابيب مناسب ، مما يقلل إلى حد كبير من حمولة إطار المرجل وهو مريح للتعليق والرفع.

(5) بالمقارنة مع نوع الأنابيب العارية ، يتم تحسين قدرة امتصاص الحرارة للأنابيب.

(6)يحسن من درجة تجميع مكونات المرجل، ويسهل ويقلل من عبء العمل في التثبيت.

وفقا لعملية التصنيع المختلفة ، يمكن تقسيم جدار المياه الغشاء إلى ثلاثة أنواع ((انظر الشكل 1)):1يتم لحام أنابيب الزعانف المطاطية في صفوف ، مع أقل عبء لحام ، ولكن أنابيب الزعانف مكلفة.التي لديها تكلفة مواد منخفضة ويمكن أن تلبي بسهولة متطلبات مختلف المواقع، ولكن الصلب المسطح يتطلب دقة عالية ومعدات التشطيب.3في لحام الأنبوب العاري، يتم تشكيل الزعانف بين الأنابيب عن طريق ملء سلك الحامية، ويتم استخدامه في الغالب للمسافة الصغيرة بين الأنابيب.يرتبط المسافة بين الأنابيب من جدار المياه الغشاء بعوامل مثل ضغط المرجل وحمل الحرارة الفرن، عادةً ما يكون s/d 1.2-1.5.

المواصفات

الوظيفة الرئيسية لوحة جدار المياه في الغلاية هي امتصاص الحرارة الناتجة عن اللهب عالي درجة الحرارة أو الدخان وتوليد البخار أو الماء الساخن في الأنابيب ،وبالتالي لخفض درجة الحرارة في الغرفة.

• لوحة جدارية للمياه في الغلاية:يصلح الكثير من الأنابيب الملفوفة في سطح التسخين المشترك المغلق، مما يحسن من صمود الفرن ويقلل من تسرب الهواء.
• أنابيب جدار المياه المزدوجة:لحام أقواس بطول 20 إلى 25 ملم و 6 إلى 12 ملم في القطر على أنبوب جدار المياه ، ثم يطبق بلاستيك مقاوم للنار من خام الكروم لتقليل امتصاص الحرارة في لوحة جدار المياه ،وزيادة درجة الحرارة في منطقة الاحتراقوهي مناسبة لمواقف حيث يصعب إشعال النار على الوقود، فضلا عن أفران استنشاق الخث المحددة.
• لوحة حائط المياه في غلاية الأنابيب:تتكون من صف كامل من أنابيب الفولاذ الخالية من اللحام ، أبسط هيكل.
• أنابيب ماء الغلاية المرفقة على الحائط:المدمجة في الجدار الداخلي لجدار الفرن ، امتصاص الحرارة من جانب واحد.
• لوحة جدارية ذات جانبين للماء الساخن:يتم تركيبها في منتصف فرن المرجل الكبير الذي ينقسم إلى جزأين مستقلين عن بعضهما البعض ، ويتم تسخين الجانبين.
