أنابيب محطة توليد الكهرباء الاقتصادي ASME-SA213 الصلب الكربوني المعتمد
Product Details
| الوقود: | الفحم / الغاز / النفط ، حرارة الماء | النوع: | ابتدائي وثانوي |
|---|---|---|---|
| مجموعة من التطبيقات: | محطة توليد الكهرباء | المواصفات: | التفتيش ASME |
| أبعاد الأنابيب: | 38.1*32 | وقود الغلايات: | الفحم / الغاز / الفحم الحجري / حرارة الماء |
| الرسم: | مخصصة | الكلمات الرئيسية: | المقتصد المرجل |
| المواد: | الكربون الصلب / الفولاذ المقاوم للصدأ | استخدام: | محطة توليد الكهرباء / مرجل CFB |
| إبراز |
أنابيب الاقتصادية ASME-SA213,أنابيب الاقتصادية من الفولاذ الكربوني,أنابيب المحفزات في محطات الطاقة |
||
Product Description
أنابيب المحطة الكهربائية الاقتصادية: الصلب الكربوني المعتمد ASME-SA213
المواد الشائعة لأنابيب الاقتصاد؟
فولاذ الكربون (SA-210C) لدرجة حرارة ≤300 درجة مئوية، فولاذ سبائك (SA-213 T11) لدرجات حرارة أعلى.
مقدمة

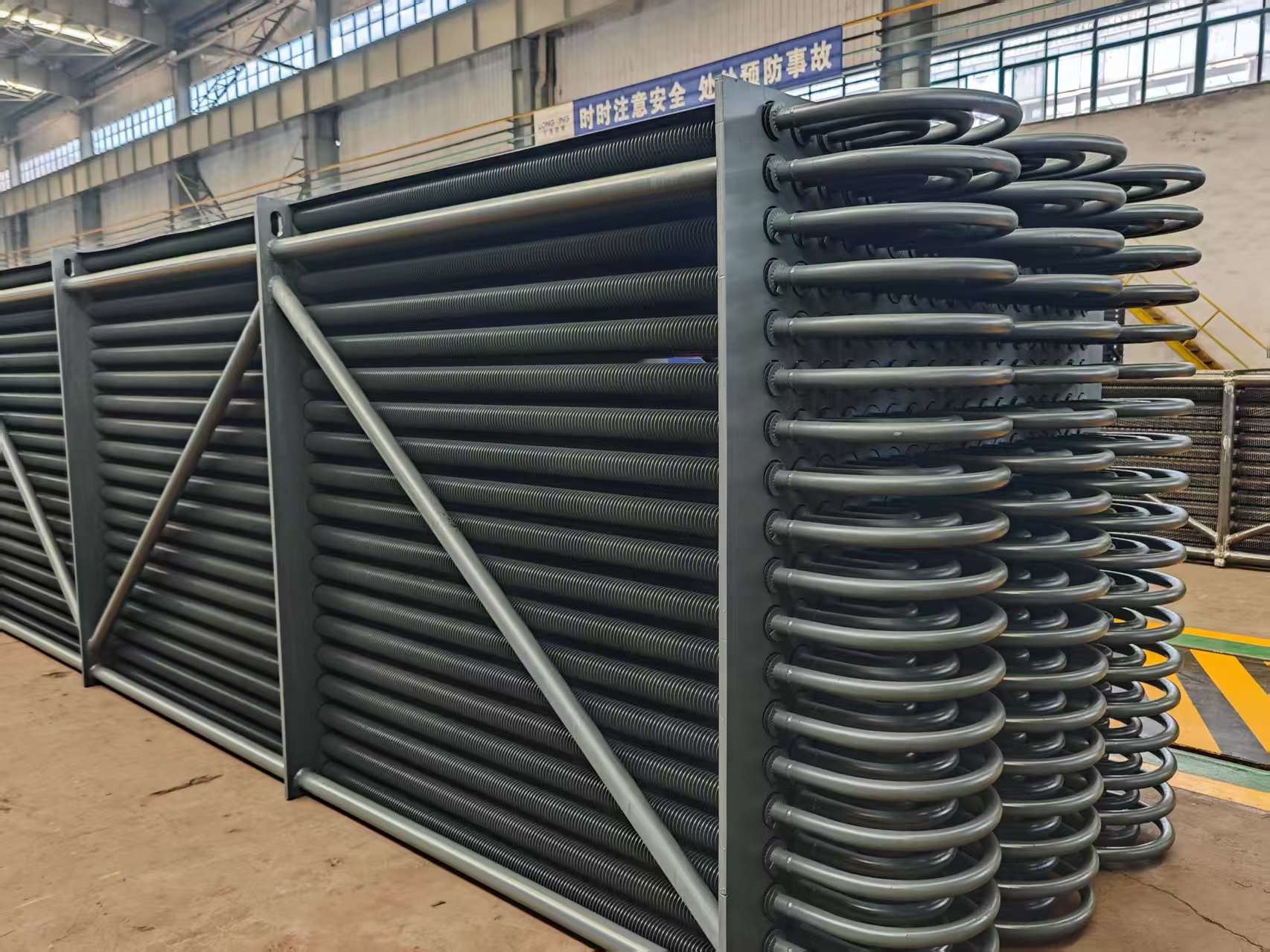

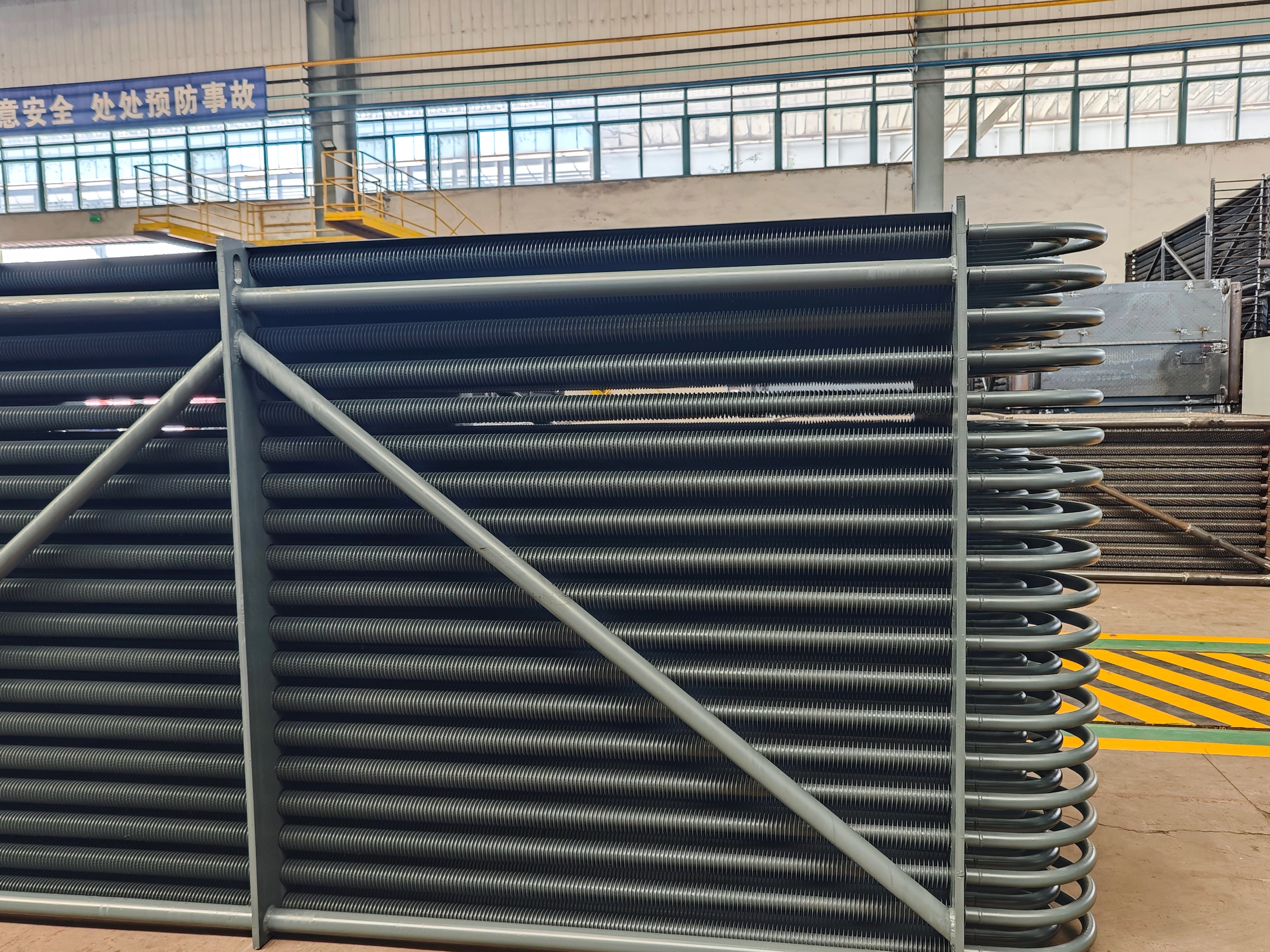

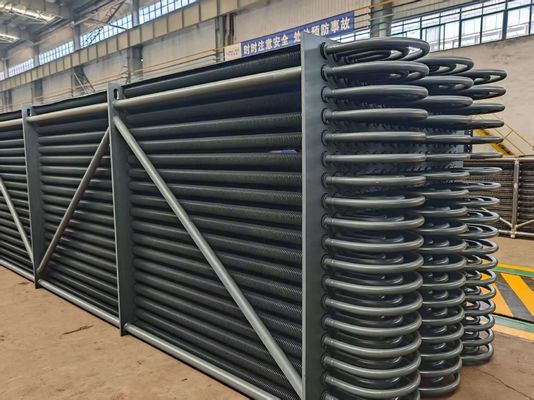

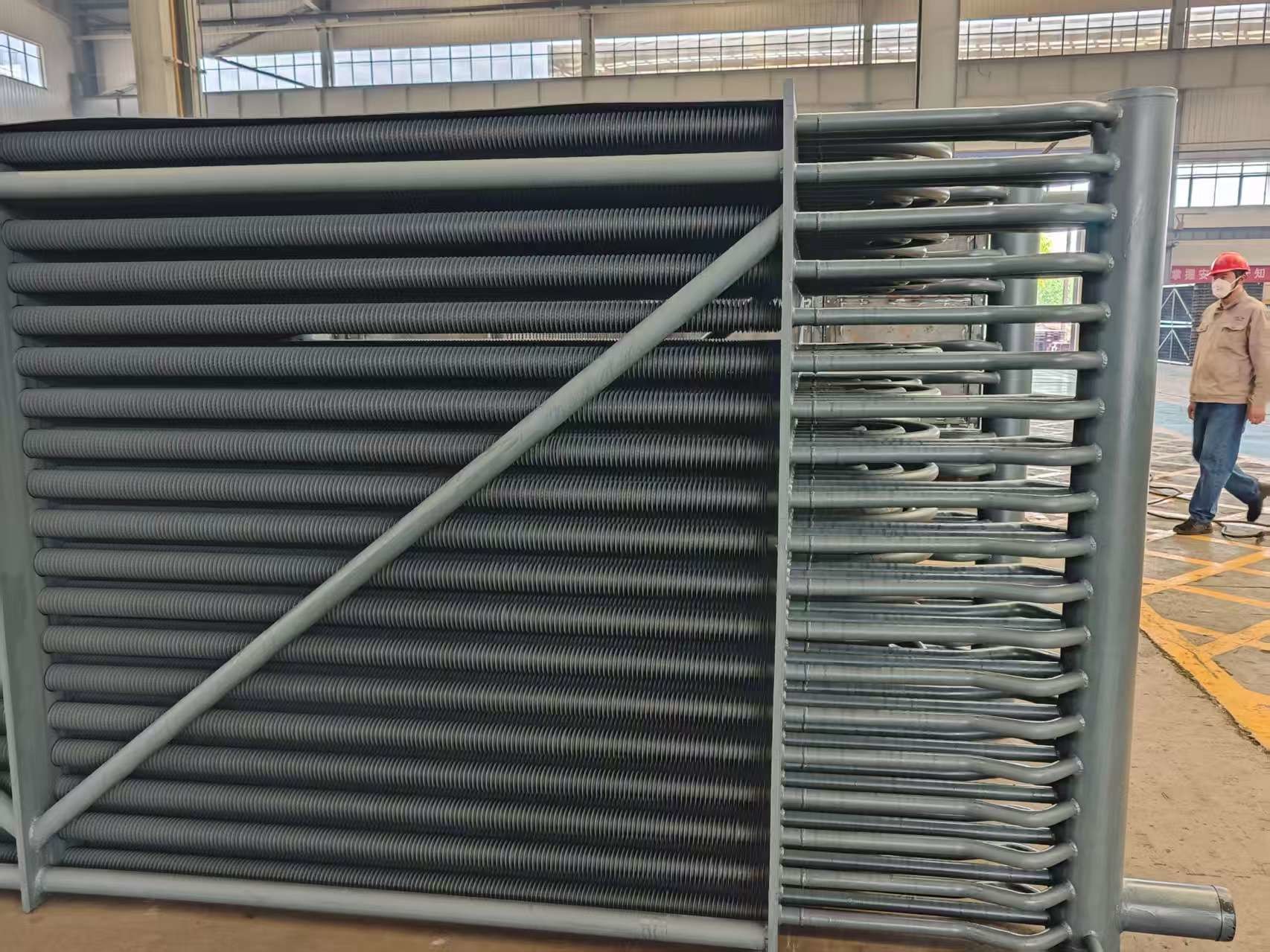

أجهزة الاقتصادية هي أجهزة لتبادل الحرارة مع أنابيب ذات أجنحة تسخن السائل، في بعض الأحيان الماء، حتى لا يتجاوز الغرض من الغليان.يمكننا تصنيع ثلاثة أنواع من الغلاية الاقتصاديإقتصادي الأنابيب العارية، إقتصادي الأنابيب ذات الأجنحة H والإقتصادي الأنابيب ذات الأجنحة الحلزونية. إقتصادي الأنابيب ذات الأجنحة H هو إقتصادي مبادلة حرارة عالي الكفاءة يتكون من أنابيب ذات الأجنحة H.
بالمقارنة مع الاقتصادي الأنابيب العارية ، يمكن أن يزيد الاقتصادي الأنابيب H-finned من مساحة تبادل الحرارة ويقلل من عدد الأنابيب.كما أنه يمكن أن تزيد من منطقة تدفق غاز الدخان من أجل تقليل سرعة تدفق غاز الدخان والتكسر.
يمكن تصنيع الأنابيب ذات الزعانف H كأنابيب مزدوجة ذات الزعانف H ، مع صلابة عالية لتناسب صف الأنابيب الطويل.
المكنسة الاقتصادية ذات الزعانف الحلزونية هي معدات نقل الحرارة مصممة حديثًا ، وتتكون من أنابيب زعانف حلزونية للتغلب على الإحراج الخطير ووقت الخدمة القصير.
المواصفات
| الوصف | إقتصادي الغلاية |
| المواد | الفولاذ اللاصق ، الفولاذ الكربوني ، SA210C ، SA213T22 ، الخ |
| معيار المواد | ASTM، EN أو ISO الخ |
| البعد | التخصيص |
| الوزن |
10 طن ماكس:1000 طن |
| عملية الصهر: | EF + LF + VD |
| العملية | المواد→الإنجوت →التحرير الساخن/البارد→معالجة الحرارة (التعديل + التشديد) →التفتيش →التشغيل الخام→التشغيل الخارجي →التشغيل الحراري الثاني →التشغيل النهائي →التفتيش |
| معيار UT | ASTM A388 أو EN10228، الخ |
المواصفات التقنية
هيكل المواد

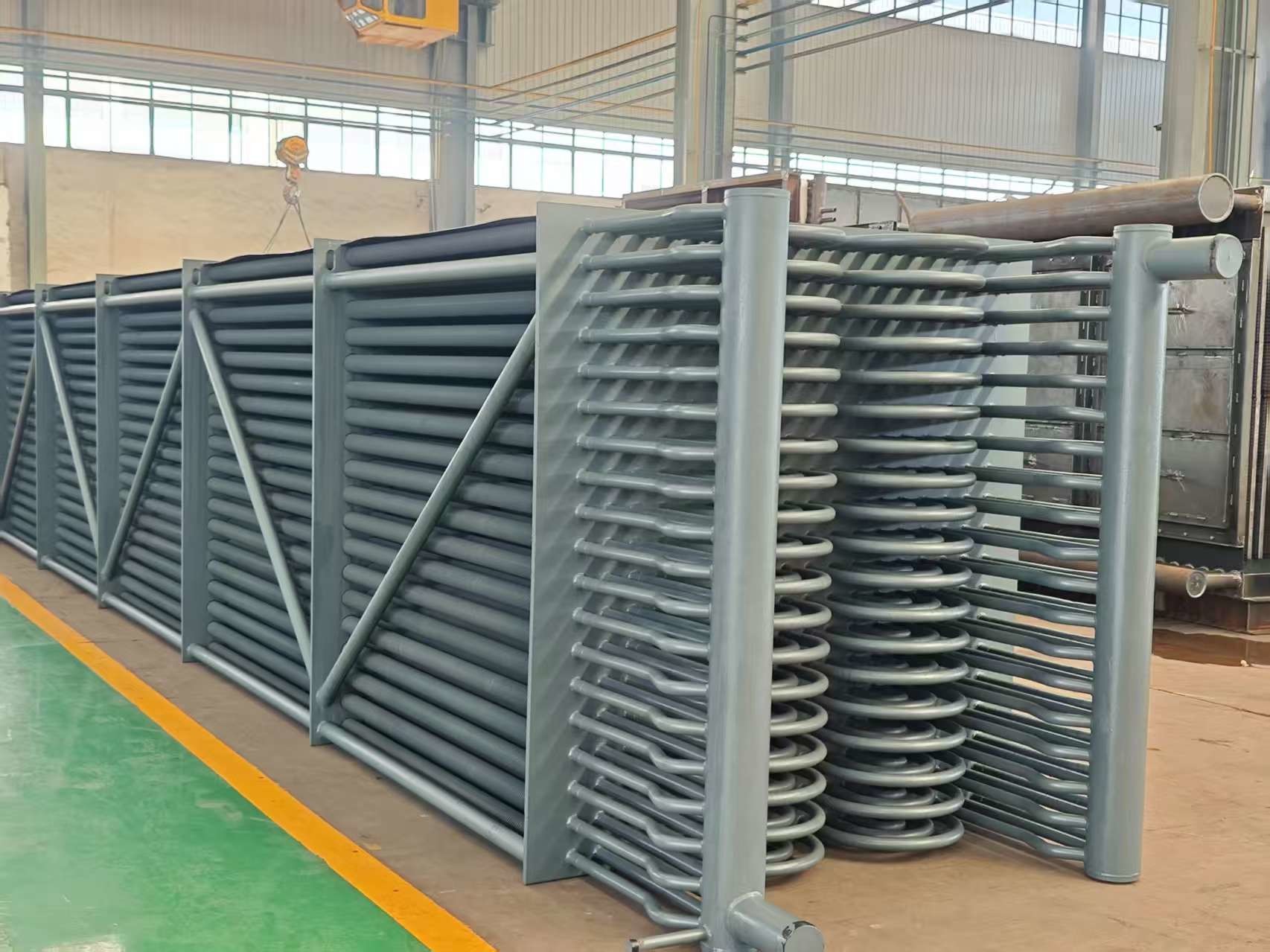

يتكون من سلسلة من أنابيب الزعانف الحلزونية ، رؤوس المدخل والخارج ، الانحناء ، الإطار وغيرها من المعدات المساعدة.
ترتيب الهيكل
في الترتيب المتدفق
الوظيفة
(1) المكنسة الاقتصادية هي نظام توليد البخار مثل الغلاية.عندما يتم تفريغ غاز العادم من أسطوانة المحرك من خلال صمام العادم يذهب إلى الغلاية لتوليد البخار عن طريق تسخين الماء.
(2) بعد أن يمر هذا الغاز من خلال الايكونومايزر يتم تسخين درجة حرارة غاز العادم المتبقية في الايكونومايزر.و هو تحسين الكفاءة و توفير استهلاك الوقود
(3) يستخدم الـ economizer حرارة النفايات من غازات الغلاية ، والتي ستضيع في الغلاف الجوي (في معظم الحالات) لتسخين مياه الإدخال إلى الغلاية.هذا يحسن من كفاءة الغلاية ويقلل من تكاليف الوقود.
مجموعة متنوعة
مكنسة للاقتصاد في المرجل
| 1 | تقوم HDB بإنتاج أجهزة إقتصادية للكبائن العامة، والتي تشمل الكبائن التي تعمل بالفحم أو الخشب أو النفط أو غيرها من الوقود الصلب لإنتاج الكهرباء من بخار الضغط العالي في الكبينة. |
| 2 | عادةً ما تكون هذه المكنات الاقتصادية موجودة في الممر الخلفي للكايلر وتتوجه مع أنابيب تعمل أفقيًا.يمر ماء تغذية المرجل من خلال دوائر الاقتصادي في الاتجاه المعاكس لتدفق الغاز (وتسمى تدفق مضاد). |
| 3 | عادة ما تستخدم الأنابيب العارية من أجل تقليل تلوث الرماد ، ولكن بعض OEMs الغلاية تصميم الاقتصاديات الخاصة بهم مع أنابيب الزعانف ، إما في دوامة أو طويلة الزعانف. |
| 4 | يمكن لـ HDB إنتاج عناصر الاقتصادية إما مع أنابيب عارية ذات أجنحة دوارة أو طويلة، وإذا كنت تفضل، أعد تصميم وحدة الخاص بك إلى أحد أنواع الأنابيب الأخرى.يمكن لشركة HDB أيضًا تصنيع رؤوس استبدال لجميع أجهزة الاقتصاد في الغلايات. |
حزمة غلاية الاقتصادي
| 1 | تمتلك شركة "إتش دي بي" قدرات تصنيع فريدة يستفيد منها مهندسو "أوبتيموس" بالكامل عند تصميم أجهزة إقتصاد محطات حمض الكبريتيك و أجهزة التدفئة الفائقة. |
| 2 | غالبًا ما يسمح هذا بتكوين وحدات Optimus لتحقيق كفاءة نقل حرارة أعلى مما يؤدي إلى الحد من متطلبات المساحة السطحية ، وبالتالي ، منتج بأسعار أقل. |
| 3 | تستخدم "إتش دي بي" قدراتها في الموقع لتنحني وتثني الأنابيب، وتصنيع الرؤوس، وتثبيت أوراق الأنابيب، وقطع وتجهيز جميع مواد الغلاف،وأداء جميع جزء الضغط والحوائط غلاف. |
| 4 | هذا يعطي HDB المزيد من السيطرة على تسلسل التصنيع والجدول الزمني الذي ساعدنا على تحقيق سجل ملحوظ لأداء التسليم في الوقت المحدد. |
HRSG الاقتصادي
| 1 | يتم تكوين الموارد الاقتصادية لوحدات HRSG الحالية مع أنابيب الفانتو التي تتدلى رأسياً.قد صنعت HDB لفائف الاقتصادية لجميع شركات HRSG OEM وتفهم الخصائص الفريدة لكل. |
| 2 | في كثير من الحالات ، ترغب المرافق في ترقية مكنساتها الاقتصادية من الصلب الكربوني العادي إلى مادة سبائك للمساعدة في مقاومة التآكل المتسارع في التدفق (FAC) داخل رؤوس الأنابيب وانحناءات الأنابيب. |
| 3 | إن شركة (هيدب) هي محطة واحدة لتصنيع الجهاز الاقتصادي لأننا نُعد كل المواد ونقوم بجميع أجزاء الضغط واللحاموتجميع حزمة الملف. |
معايير التصنيع وقبول
| · | JB/T6512 "المرجل مع مقاومة عالية التردد لحام أنابيب النوافذ الحلزونية الظروف التكنولوجية تصنيع" |
| · | HG/T3181 "أنبوب الدبابيس الحلزوني ذو المقاومة عالية التردد" |
| · | JB/T6511 "الشروط التقنية لاختبار أنابيب الأجنحة الحلزونية". |
| · | JB1611 "شروط تجميع صندوق قناة أنبوب الغلاية" |
| · | JB/T1612 "شروط تصنيع الغلاية تحت الضغط". |
| · | JB16I3 "شروط لحام أجزاء الغلاية تحت الضغط". |
* ملاحظة: HD BOILER يمكن أن تخصيص نوع خاص من الاقتصادي حسب متطلبات العميل.
مبادلات الحرارة الداخلية
1يمكن أيضا أن ينتج التبريد من خلال زيادة درجة حرارة الغاز الذي يغادر البخار ويذهب إلى ضاغط الغاز.
2هذه الأنظمة تسحب الحرارة من خط السائل ولكن تسخن ضاغطات الغاز
3هذا حل شائع جداً لضمان وصول الغاز إلى الضاغط والسائل إلى الصمام.
4كما أنه يسمح بأقصى قدر من استخدام مبادل الحرارة حيث يقلل من نسبة المبادلات الحرارية المستخدمة لتغيير درجة حرارة السائل.ويحتوي على الحجم الذي يغير فيه المبرد مرحلته.
