ASME SA192 أنابيب الزعانف الحلزونية المخصصة عالية الكفاءة
Product Details
| اسم بوردوكت: | المقتصد المرجل | المواد: | فولاذ الكربون |
|---|---|---|---|
| الهيكل: | اتصال أنبوب عارية | الضغط: | ضغط منخفض / مرتفع |
| اللون: | مخصصة | مجموعة من التطبيقات: | محطة كهرباء صناعية |
| الوقود: | الفحم / الغاز / النفط ، حرارة الماء | توفير الطاقة: | بارِز |
| إبراز |
أنابيب الأسماك المتحركة,أنابيب ذراعية دوامة عالية الكفاءة,أنابيب الزعانف المدارية المخصصة |
||
Product Description
أنابيب زعانف حلزونية ASME SA192 - عالية الكفاءة مخصصة
حساب تحسين الكفاءة؟
كل 20 درجة مئوية لتسخين المياه الأولية ≈ توفير الوقود بنسبة 1٪.
مقدمة عن المنتج
يمكننا تصنيع ثلاثة أنواع من موفرات الغلايات، موفر الأنابيب العارية، وموفر الأنابيب ذات الزعانف H، وموفر الأنابيب ذات الزعانف الحلزونية. موفر الأنابيب ذات الزعانف H هو موفر مبادل حراري عالي الكفاءة يتكون من أنابيب ذات زعانف H.
بالمقارنة مع موفر الأنابيب العارية، يمكن لموفر الأنابيب ذات الزعانف H توسيع مساحة تبادل الحرارة وتقليل عدد الأنابيب. يمكنه أيضًا زيادة مساحة تدفق غاز المداخن من أجل تقليل سرعة تدفق غاز المداخن والتآكل.
يمكن تصنيع الأنبوب ذو الزعانف H على شكل أنابيب مزدوجة ذات زعانف H، مع صلابة عالية لتناسب صف الأنابيب الطويلة.

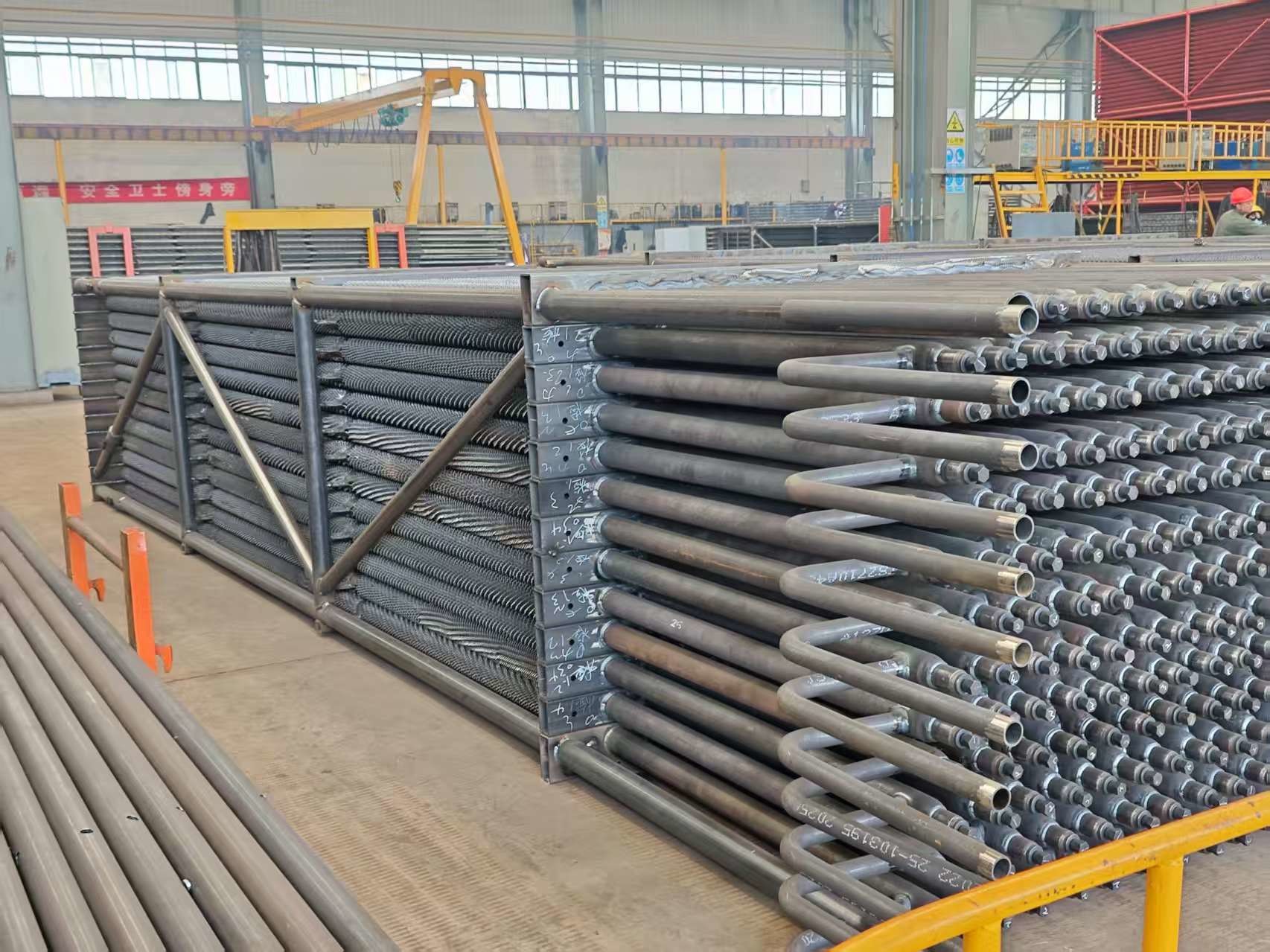

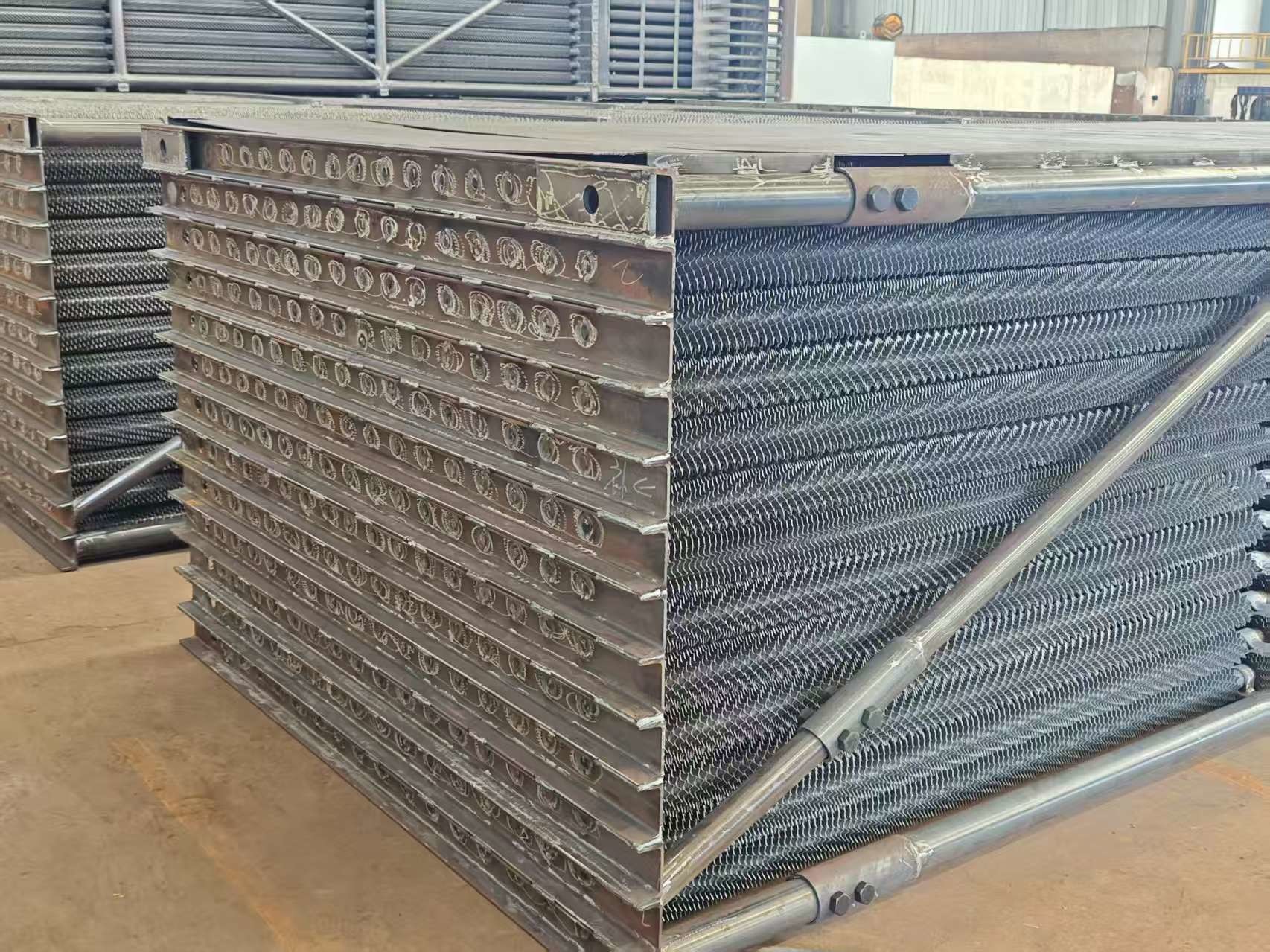

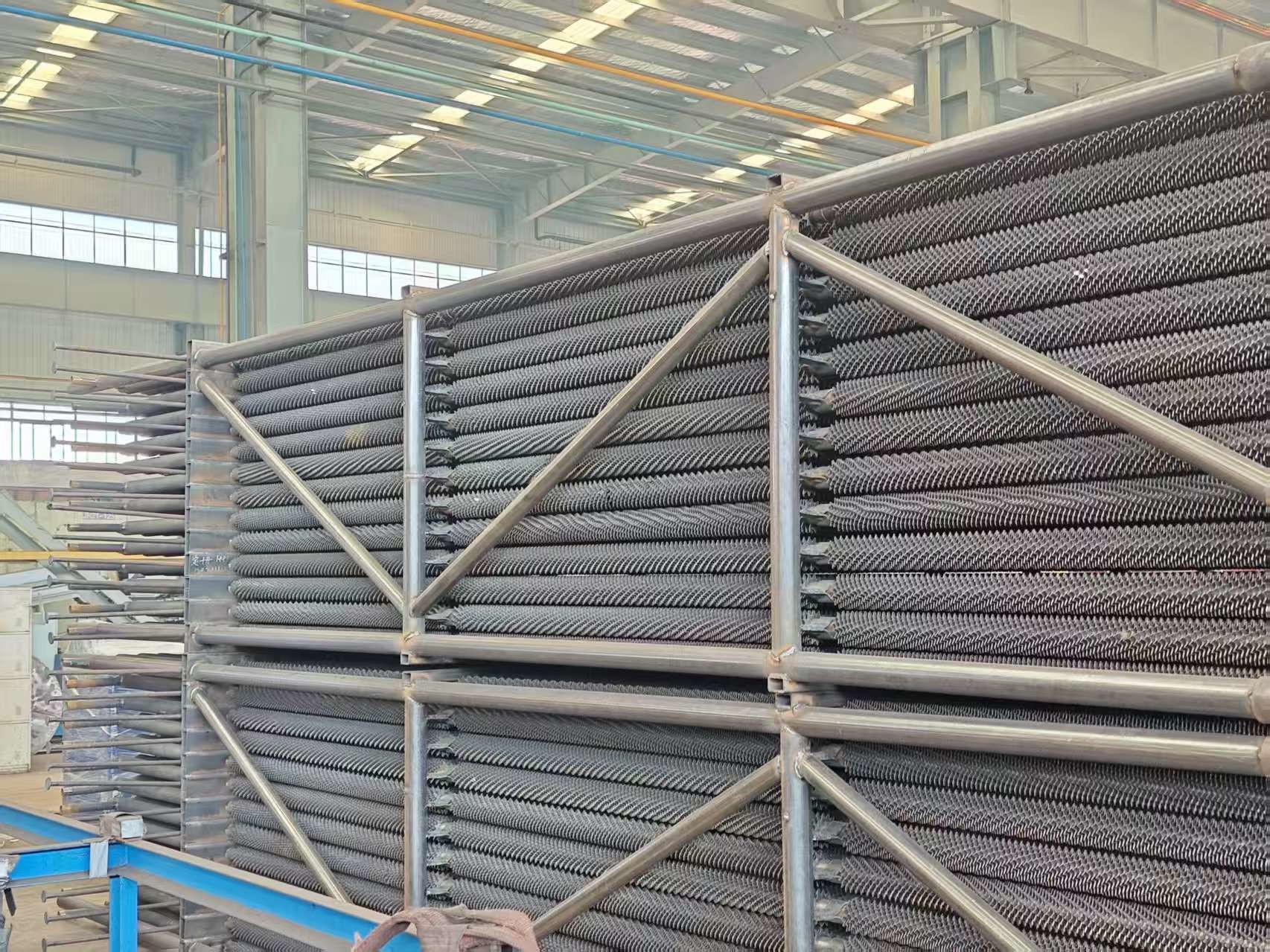

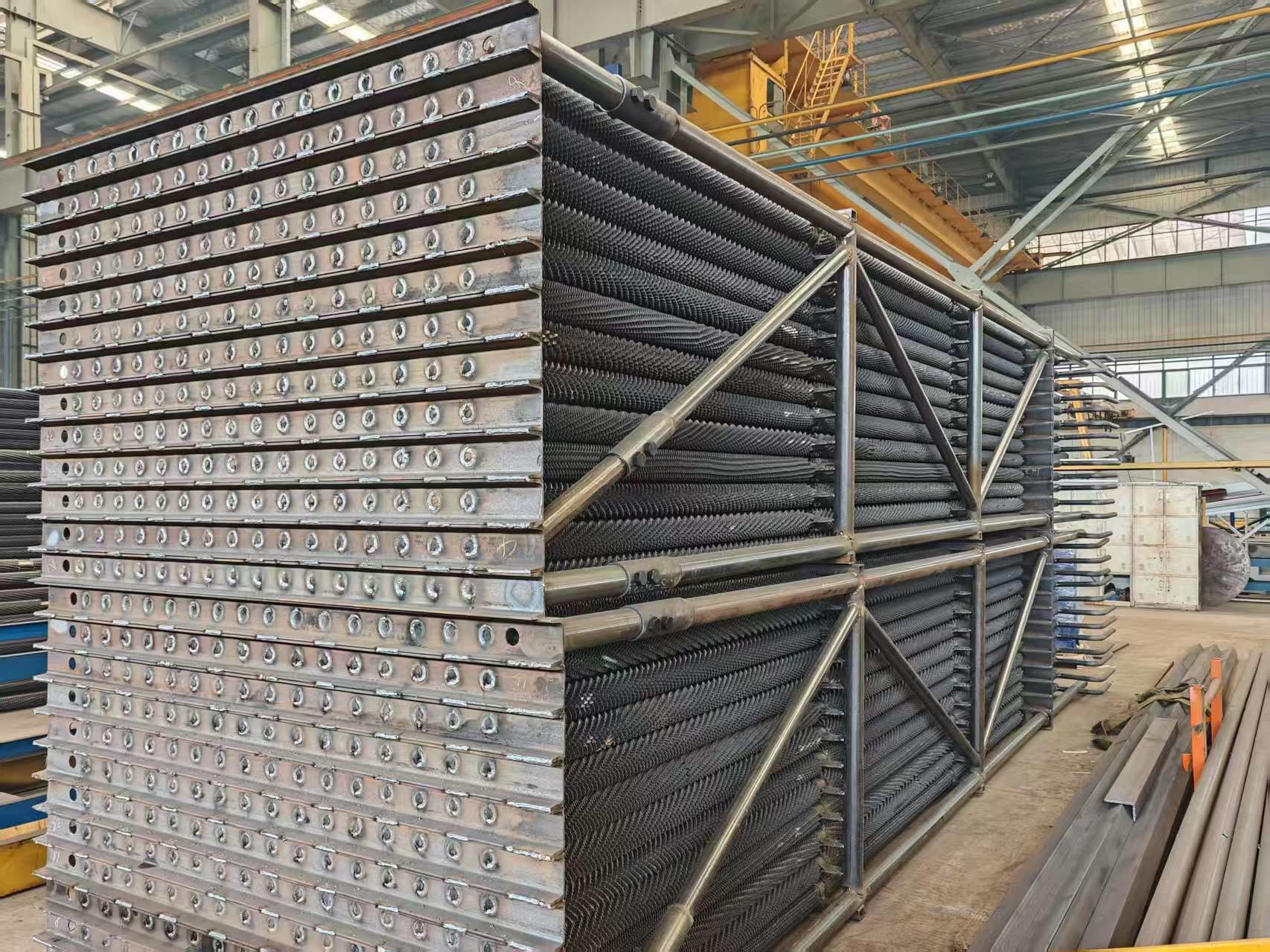

موفر الأنابيب ذات الزعانف الحلزونية هو معدات نقل حرارة مصممة حديثًا، وتتكون من أنابيب ذات زعانف حلزونية للتغلب على التآكل الشديد وقصر عمر الخدمة.
المهام
1. امتصاص الحرارة من الغاز عالي الحرارة، وتقليل درجة حرارة غاز العادم، وتقليل استهلاك الغاز، وتوفير الوقود.
2. يتم تسخين مياه التغذية في الموفر قبل دخولها إلى أسطوانة البخار، لذا قلل من امتصاص الحرارة لمياه التغذية على سطح التسخين، والذي يمكنه استخدام الموفر بدلاً من سطح تسخين التبخر عالي التكلفة وتوفير التكلفة.
3. يزيد الموفر من درجة حرارة مياه التغذية، وعندما تدخل مياه التغذية إلى أسطوانة البخار، تقل انحراف درجة حرارة الجدار، وتقل الإجهادات الحرارية وفقًا لذلك وتطيل عمر عمل الأسطوانة.
المواصفات
| الوصف | موفر الغلاية |
| المادة | سبائك الصلب (SA213T22)، الفولاذ الكربوني (SA210C) وما إلى ذلك. |
| المعيار المادي | ASTM أو EN أو ISO وما إلى ذلك. |
| الأبعاد | التخصيص |
| الوزن | الحد الأدنى: 10 أطنان الحد الأقصى: 200 طن |
|
التصنيع العملية |
المادة → سبيكة → الدرفلة على الساخن/البارد → المعالجة الحرارية (التطبيع + التقسية) → الفحص → ثني الأنبوب → التجميع → الفحص → RT → المعالجة الحرارية (التلدين) → اختبار الضغط الهيدروليكي → الطلاء → التعبئة والتغليف |
المواصفات الفنية
1. هيكل البناء
يتكون من سلسلة من الأنابيب ذات الزعانف من النوع H، ورؤوس الدخول والخروج، والانحناء، والإطار وغيرها من الملحقات.
2. ترتيب الهيكل
في خط / ترتيب متداخل.
تشكيلة
موفر غلاية المرافق
| 1 | تنتج HDB موفرات لغلايات المرافق، والتي تشمل الغلايات التي تعمل بالفحم أو الخشب أو الزيت أو الوقود الصلب الآخر لإنتاج الكهرباء من بخار الغلاية عالي الضغط. |
| 2 | عادة ما توجد هذه الموفرات في الممر الخلفي للغلاية وتوجه الأنابيب أفقيًا. تمر مياه تغذية الغلاية عبر دوائر الموفر في الاتجاه المعاكس لتدفق الغاز (يسمى التدفق المعاكس). |
| 3 | عادة ما يتم استخدام الأنابيب العارية لتقليل تراكم الرماد، ولكن بعض مصنعي المعدات الأصلية للغلايات يصممون موفراتهم بأنابيب ذات زعانف، إما حلزونية أو ذات زعانف طويلة. |
| 4 | يمكن لـ HDB إنتاج عناصر موفر إما بأنابيب عارية أو ذات زعانف حلزونية أو ذات زعانف طويلة، وإذا كنت تفضل ذلك، أعد تصميم وحدتك إلى أحد أنواع الأنابيب الأخرى. يمكن لـ HDB أيضًا تصنيع رؤوس بديلة لجميع موفرات غلايات المرافق. |
موفر HRSG
| 1 | تم تكوين الموفرات لوحدات HRSG اليوم بأنابيب زعانف معلقة رأسيًا. قامت HDB بتصنيع ملفات موفر لجميع شركات OEM الخاصة بـ HRSG تقريبًا وتفهم الميزات الفريدة لكل منها. |
| 2 | في كثير من الحالات، ترغب المرافق في ترقية موفراتها من الفولاذ الكربوني العادي إلى مادة سبيكة للمساعدة في مقاومة التآكل المتسارع بالتدفق (FAC) داخل الرؤوس وانحناءات الأنابيب. |
| 3 | HDB هي متجر شامل لتصنيع الموفرات لأننا نقوم بإعداد جميع المواد وإجراء جميع أجزاء الضغط ولحام المرفقات، من تشكيل الزعانف للأنابيب الزعانف، وتصنيع الرؤوس، وتجميع مجموعة الملفات. |
*ملاحظة: يمكن لـ HD BOILER تخصيص نوع خاص من الموفرات وفقًا لمتطلبات العميل.
موفر غلاية الحزمة
| 1 | تتمتع HDB بقدرات تصنيع فريدة يستفيد منها مهندسو Optimus بشكل كامل عند تصميم موفرات ومسخنات فائقة لمصنع حمض الكبريتيك. |
| 2 | غالبًا ما يسمح هذا بتكوين وحدات Optimus لتحقيق كفاءات نقل حرارة أعلى مما يؤدي إلى تقليل متطلبات مساحة السطح، وبالتالي، منتج أقل سعرًا. |
| 3 | تستخدم HDB قدراتها الموجودة في الموقع لتشكيل الزعانف وثني الأنابيب، وتصنيع الرؤوس، وحفر الصفائح الأنبوبية، وتقطيع وإعداد جميع مواد الغلاف، وإجراء جميع أجزاء الضغط ولحامات الغلاف. |
| 4 | يمنح هذا HDB مزيدًا من التحكم في تسلسل وجدول التصنيع مما ساعدنا في تحقيق سجل رائع لأداء التسليم في الوقت المحدد. |
اختبار
| 1 | يتم استخدام أحدث أنواع آلة الثني 'U' للدقة في الثني البارد للأنابيب. |
| 2 | يتم الثني لجميع أنواع المبادلات الحرارية والمكثفات والموفرات وأنابيب الغلايات في الفولاذ المقاوم للصدأ السلس وكذلك الملحوم. |
| 3 | بعد أنابيب الثني 'U' يتم اختبارها هيدروليكيًا وتخفيف الإجهاد إذا طُلب ذلك. |
| 4 | يتم أيضًا إعداد قطع نموذجية لتحديد تقليل السُمك في جزء الانحناء. |
| 5 | يتم إجراء اختبار اختراق الصبغة على جزء الانحناء للكشف عن الشقوق أو العيوب أو أي نوع من العيوب. |
| 6 | يتم توفير عبوة خاصة لمنع أي أضرار أثناء النقل. |
