أنابيب الاقتصادية المقاومة للدخان لغاز الدخان عالي الحرارة
Product Details
| الوقود: | الفحم / الغاز / النفط ، حرارة الماء | الحجم: | مخصصة |
|---|---|---|---|
| المواصفات: | التفتيش ASME | أبعاد الأنابيب: | 38.1*32 |
| الرسم: | مخصصة | الكلمات الرئيسية: | المقتصد المرجل |
| المواد: | الكربون الصلب / الفولاذ المقاوم للصدأ | استخدام: | محطة توليد الكهرباء / مرجل CFB |
| إبراز |
أنابيب الاقتصادية المقاومة للزجاجات,أنابيب إقتصادية للدخانات عالية الحرارة,أنابيب إقتصاد غاز الدخان |
||
Product Description
أنابيب الاقتصادية المقاومة للدخان لغاز الدخان عالي الحرارة
ما هي الوظيفة الأساسية للاقتصاد؟
استرداد حرارة النفايات من غازات الدخان لتسخين مياه التغذية مسبقًا ، مما يحسن الكفاءة بنسبة 5-10 ٪.
وصف المنتج
أجهزة التوفير في الغلاية، كأجهزة مبادلة حرارة على أساس أنابيب، تستخدم لتسخين السائل (الماء في كثير من الحالات).عادة ما تتوقف عملية التسخين قبل أن يصل السائل إلى نقطة غليانهإن قدراتنا التصنيعية تغطي ثلاثة أنواع متميزة من أجهزة إقتصاد الغلاية: أجهزة إقتصاد الأنابيب العارية، أجهزة إقتصاد الأنابيب ذات الأجنحة H، و أجهزة إقتصاد الأنابيب ذات الأجنحة الدوارة.الـ H-fined tube economizer (الأنابيب ذات الأجنحة الـ H)، وحدة تبادل حرارة عالية الكفاءة، وهي مصنوعة من أنابيب H-fined.
المواصفات
| الوصف | إقتصادي الغلاية |
| المواد | الفولاذ اللاصق ، الفولاذ الكربوني ، SA210C ، SA213T22 ، الخ |
| معيار المواد | ASTM، EN أو ISO الخ |
| البعد | التخصيص |
| الوزن |
10 طن ماكس:1000 طن |
| عملية الصهر: | EF + LF + VD |
| العملية | المواد→الإنجوت →التحرير الساخن/البارد→معالجة الحرارة (التعديل + التشديد) →التفتيش →التشغيل الخام→التشغيل الخارجي →التشغيل الحراري الثاني →التشغيل النهائي →التفتيش |
| معيار UT | ASTM A388 أو EN10228، الخ |
المواصفات التقنية
هيكل المواد

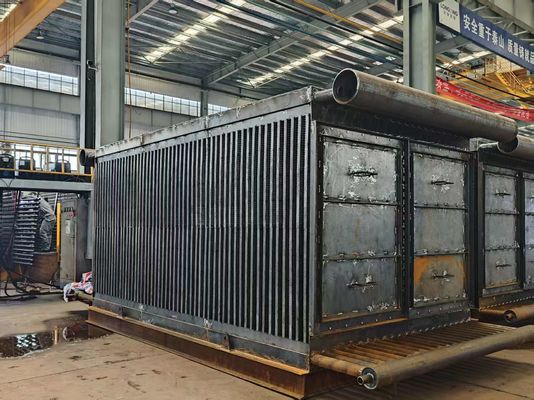

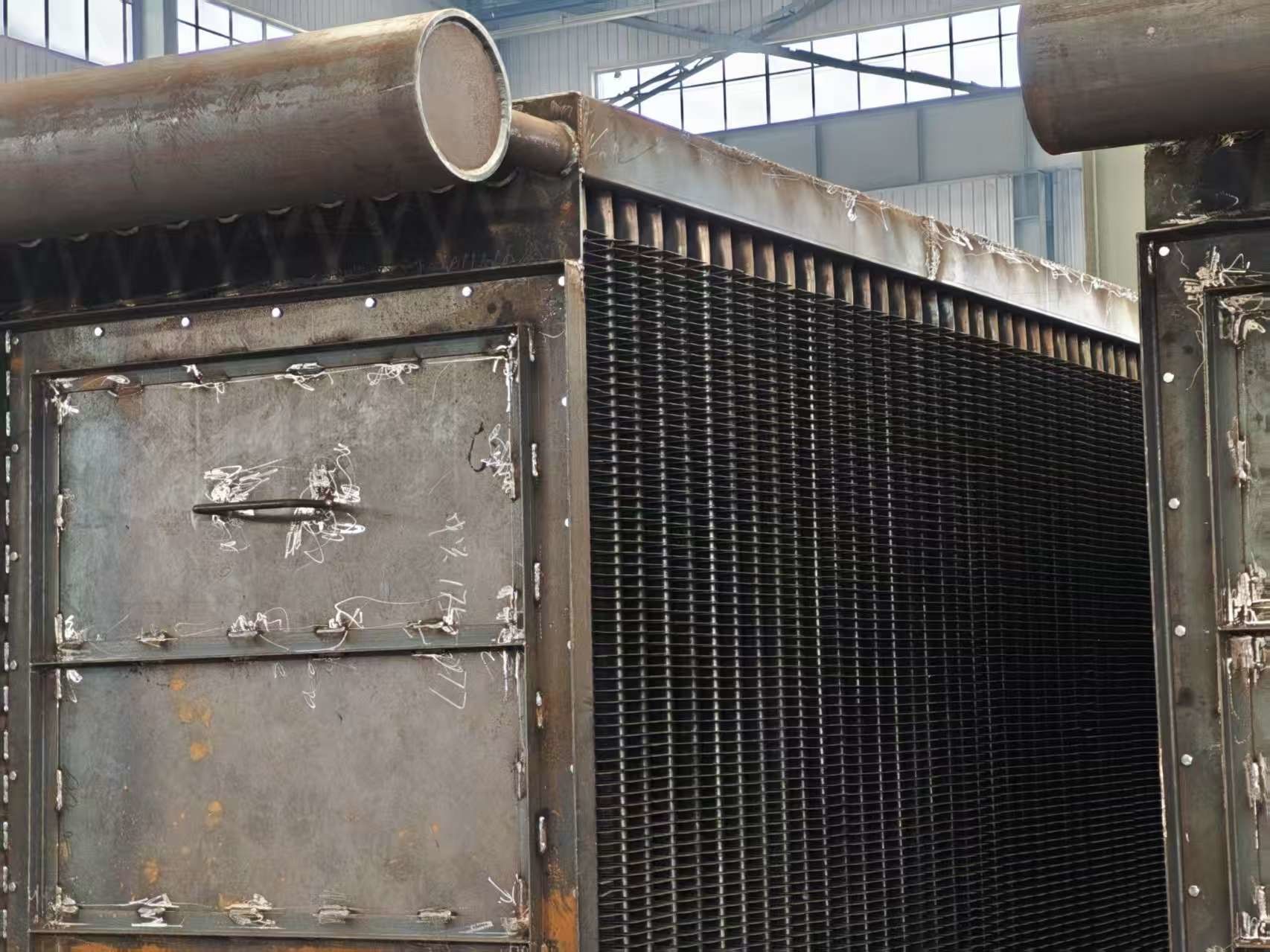

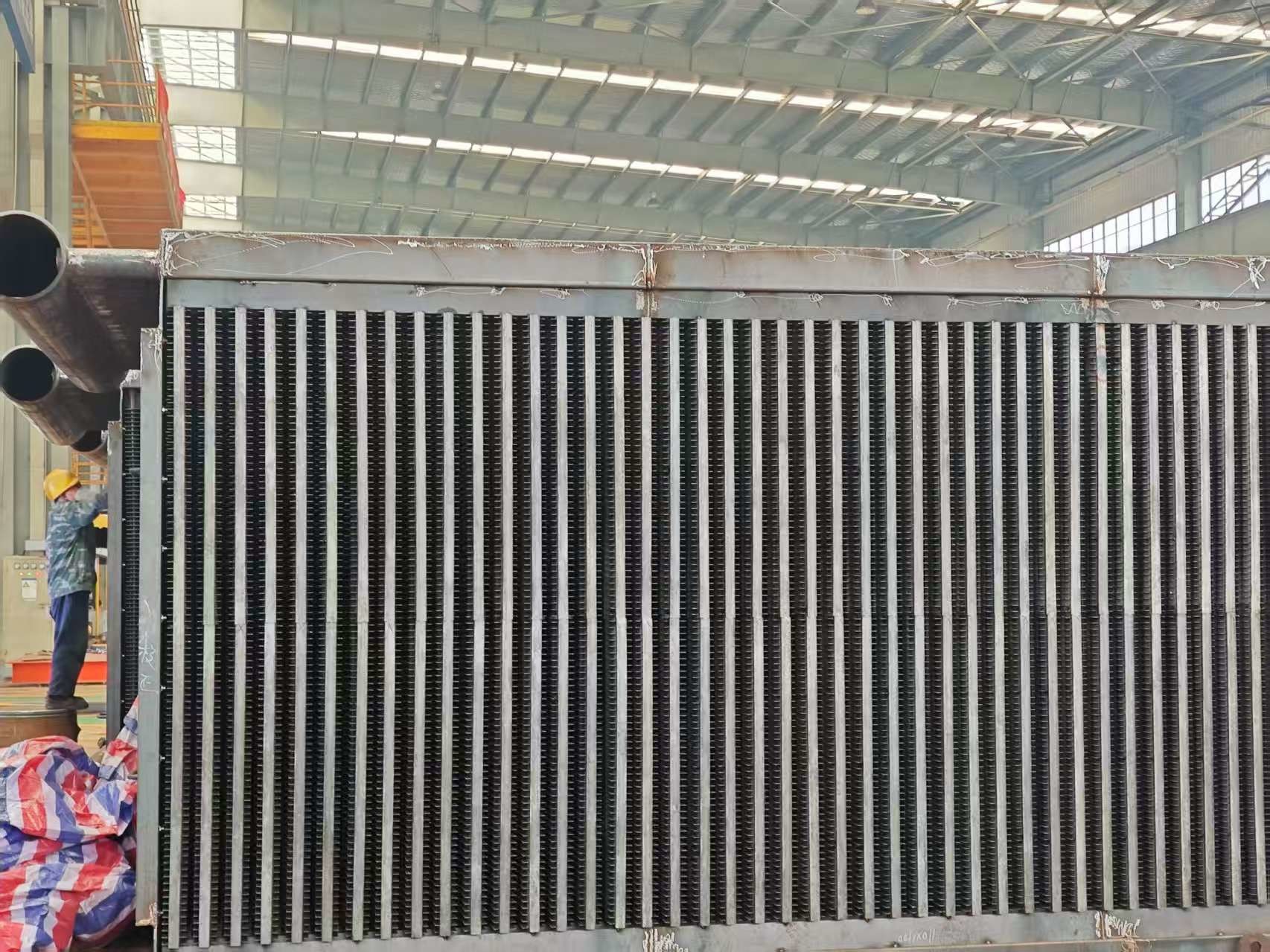

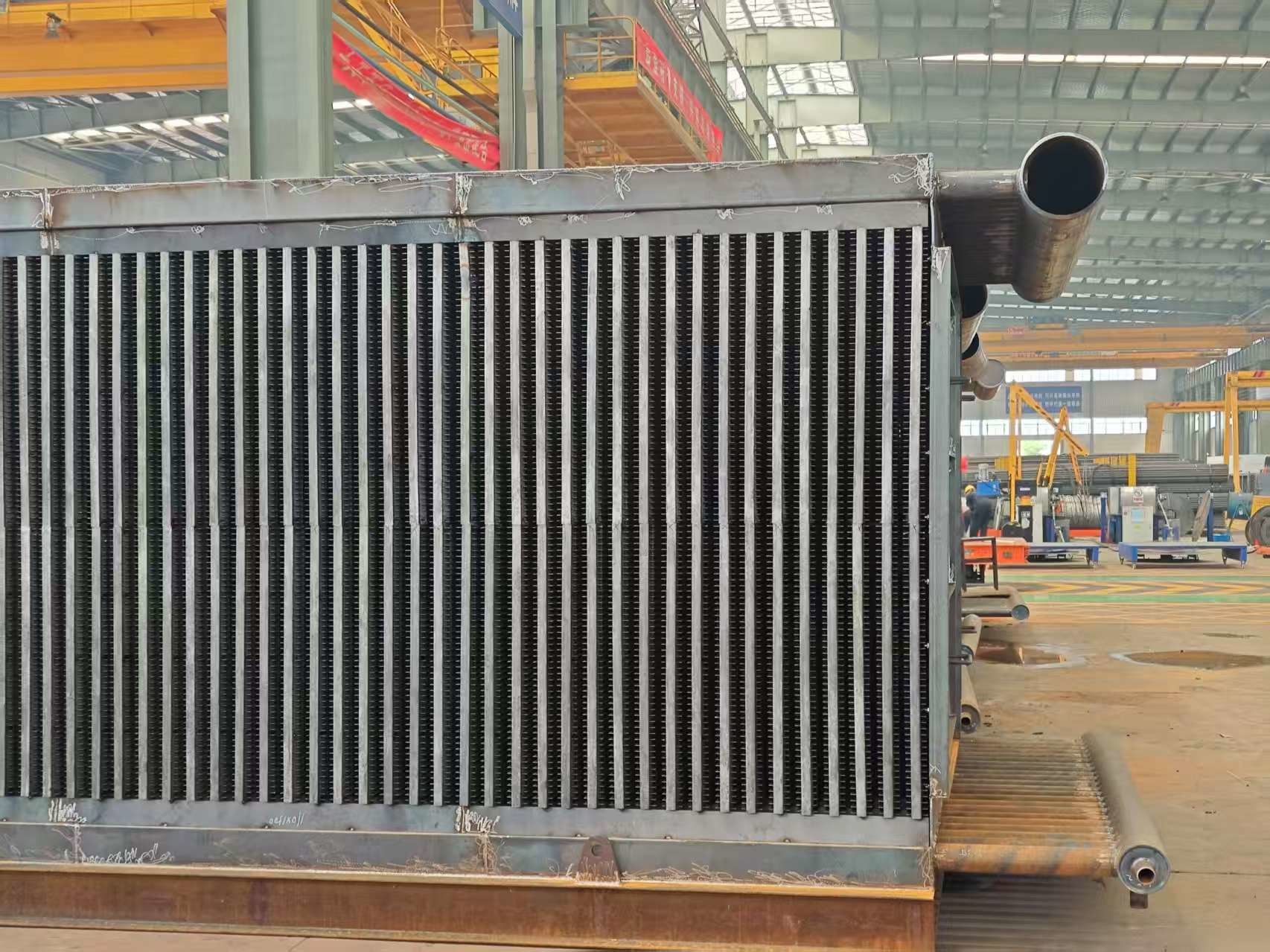

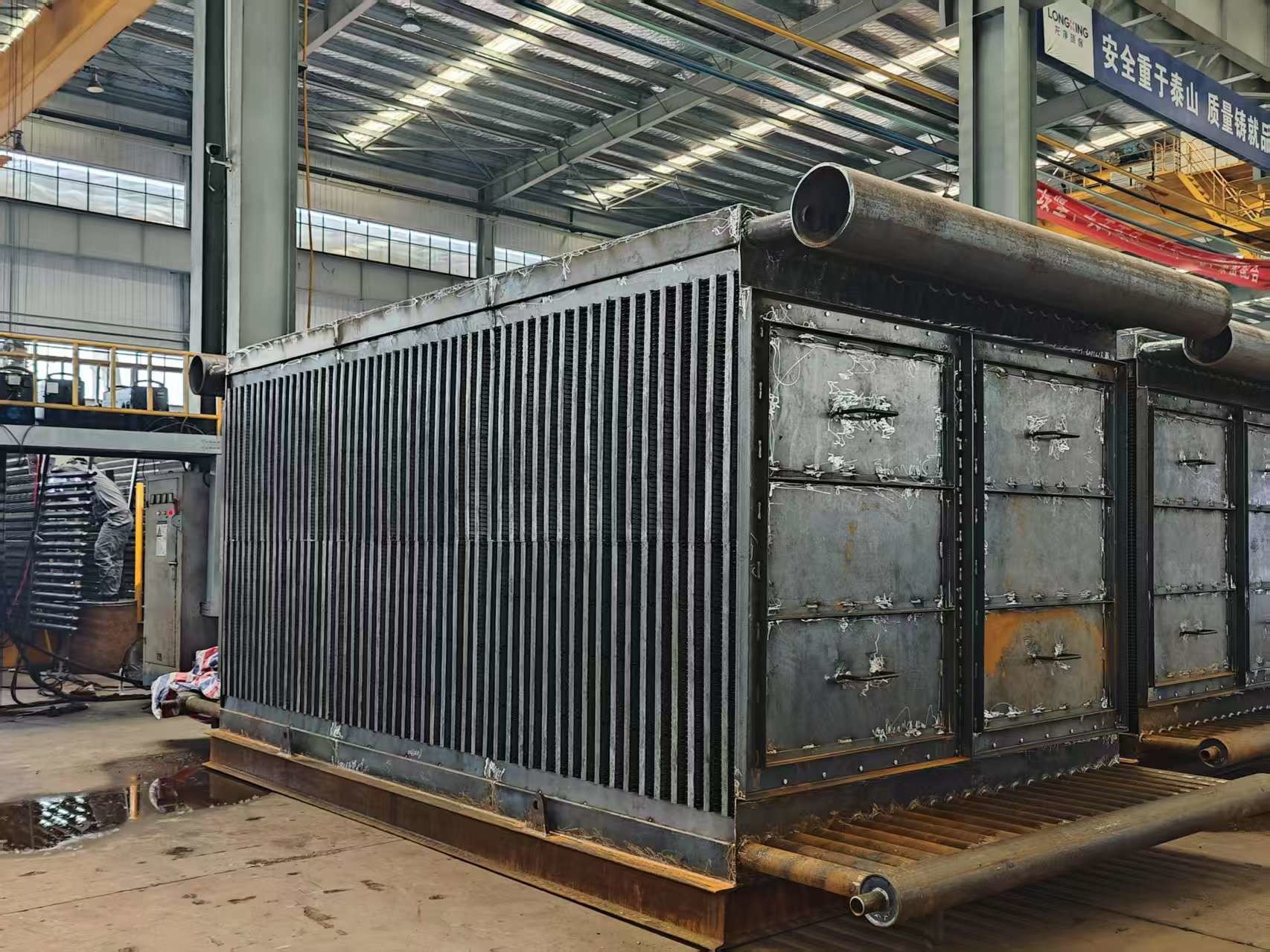

يتكون من سلسلة من أنابيب الزعانف الحلزونية ، رؤوس المدخل والخارج ، الانحناء ، الإطار وغيرها من المعدات المساعدة.
ترتيب الهيكل
في الترتيب المتدفق
الوظيفة
(1) تكامل النظام والتآزر الحراري
يعمل الجهاز الاقتصادي كمكون مساعد حاسم في أنظمة توليد البخار ، يعمل جنبا إلى جنب مع الغلايات. عند الخروج من أسطوانات المحرك عبر صمامات العادم ، يتم تحويل الصمامات إلى غلاية.يتم توجيه غازات العادم عالية الحرارة أولاً إلى الغلايةهنا، فإنها تنقل الطاقة الحرارية إلى الماء، وبدء إنتاج البخار الأساسي خطوة أساسية في تحويل الطاقة.
(2) استرداد الحرارة المتبقية
بعد مرورها من خلال الغلاية، تدفق غازات العادم إلى المكنسة الاقتصادية. الاستفادة من آليات تبادل الحرارة المتقدمة، المكنسة الاقتصاديةتسخين مياه التغذية قبل دخولها إلى الغلايةهذا الاستخدام المزدوج للحرارة لا يزيد فقط من كفاءة توليد البخار ولكن أيضا يقلل من الطلب على الطاقة الأساسية من المرجل، وتحسين استهلاك الوقود.
(3) ديناميكيات تحسين الكفاءة
في جوهرها، يعمل الجهاز الاقتصادي كنظام لاسترداد الحرارة النفايات، وإعادة استخدام الطاقة الحرارية التي ستضيع في البيئة.من خلال تسخين مياه الغذاء من قبل الغلاية وظيفتها الأساسية في معظم التطبيقات يحقق الموزع هدفين رئيسيين:
مجموعة متنوعة
مكنسة للاقتصاد في المرجل
| 1 | تقوم HDB بإنتاج أجهزة إقتصادية للكبائن العامة، والتي تشمل الكبائن التي تعمل بالفحم أو الخشب أو النفط أو غيرها من الوقود الصلب لإنتاج الكهرباء من بخار الضغط العالي في الكبينة. |
| 2 | عادةً ما تكون هذه المكنات الاقتصادية موجودة في الممر الخلفي للكايلر وتتوجه مع أنابيب تعمل أفقيًا.يمر ماء تغذية المرجل من خلال دوائر الاقتصادي في الاتجاه المعاكس لتدفق الغاز (وتسمى تدفق مضاد). |
| 3 | عادة ما تستخدم الأنابيب العارية من أجل تقليل تلوث الرماد ، ولكن بعض OEMs الغلاية تصميم الاقتصاديات الخاصة بهم مع أنابيب الزعانف ، إما في دوامة أو طويلة الزعانف. |
| 4 | يمكن لـ HDB إنتاج عناصر الاقتصادية إما مع أنابيب عارية ذات أجنحة دوارة أو طويلة، وإذا كنت تفضل، أعد تصميم وحدة الخاص بك إلى أحد أنواع الأنابيب الأخرى.يمكن لشركة HDB أيضًا تصنيع رؤوس استبدال لجميع أجهزة الاقتصاد في الغلايات. |
حزمة غلاية الاقتصادي
| 1 | تمتلك شركة "إتش دي بي" قدرات تصنيع فريدة يستفيد منها مهندسو "أوبتيموس" بالكامل عند تصميم أجهزة إقتصاد محطات حمض الكبريتيك و أجهزة التدفئة الفائقة. |
| 2 | غالبًا ما يسمح هذا بتكوين وحدات Optimus لتحقيق كفاءة نقل حرارة أعلى مما يؤدي إلى الحد من متطلبات المساحة السطحية ، وبالتالي ، منتج بأسعار أقل. |
| 3 | تستخدم "إتش دي بي" قدراتها في الموقع لتنحني وتثني الأنابيب، وتصنيع الرؤوس، وتثبيت أوراق الأنابيب، وقطع وتجهيز جميع مواد الغلاف،وأداء جميع جزء الضغط والحوائط غلاف. |
| 4 | هذا يعطي HDB المزيد من السيطرة على تسلسل التصنيع والجدول الزمني الذي ساعدنا على تحقيق سجل ملحوظ لأداء التسليم في الوقت المحدد. |
معايير التصنيع وقبول
| · | JB/T6512 "المرجل مع مقاومة عالية التردد لحام أنابيب النوافذ الحلزونية الظروف التكنولوجية تصنيع" |
| · | HG/T3181 "أنبوب الدبابيس الحلزوني ذو المقاومة عالية التردد" |
| · | JB/T6511 "الشروط التقنية لاختبار أنابيب الأجنحة الحلزونية". |
| · | JB1611 "شروط تجميع صندوق قناة أنبوب الغلاية" |
| · | JB/T1612 "شروط تصنيع الغلاية تحت الضغط". |
| · | JB16I3 "شروط لحام أجزاء الغلاية تحت الضغط". |
* ملاحظة: HD BOILER يمكن أن تخصيص نوع خاص من الاقتصادي حسب متطلبات العميل.
HRSG الاقتصادي
| 1 | يتم تكوين الموارد الاقتصادية لوحدات HRSG الحالية مع أنابيب الفانتو التي تتدلى رأسياً.قد صنعت HDB لفائف الاقتصادية لجميع شركات HRSG OEM وتفهم الخصائص الفريدة لكل. |
| 2 | في كثير من الحالات ، ترغب المرافق في ترقية مكنساتها الاقتصادية من الصلب الكربوني العادي إلى مادة سبائك للمساعدة في مقاومة التآكل المتسارع في التدفق (FAC) داخل رؤوس الأنابيب وانحناءات الأنابيب. |
| 3 | إن شركة (هيدب) هي محطة واحدة لتصنيع الجهاز الاقتصادي لأننا نُعد كل المواد ونقوم بجميع أجزاء الضغط واللحاموتجميع حزمة الملف. |
مبادلات الحرارة الداخلية
1يمكن أيضا أن ينتج التبريد من خلال زيادة درجة حرارة الغاز الذي يغادر البخار ويذهب إلى ضاغط الغاز.
2هذه الأنظمة تسحب الحرارة من خط السائل ولكن تسخن ضاغطات الغاز
3هذا حل شائع جداً لضمان وصول الغاز إلى الضاغط والسائل إلى الصمام.
4كما أنه يسمح بأقصى قدر من استخدام مبادل الحرارة حيث يقلل من نسبة المبادلات الحرارية المستخدمة لتغيير درجة حرارة السائل.ويحتوي على الحجم الذي يغير فيه المبرد مرحلته.
