معايير المياه من أنابيب الفولاذ الكربوني المعتمدة من قبل ASME للكبائن البخارية
| مكان المنشأ | Zhangjiagang الصين |
|---|---|
| اسم العلامة التجارية | SANCO |
| إصدار الشهادات | ISO9001 , ASME, TUV,EN |
| رقم الموديل | المقتصد المرجل |
| الحد الأدنى لكمية | 1 مجموعة |
| الأسعار | قابل للتفاوض |
| تفاصيل التغليف | إطار الحديد ASME التعبئة القياسية |
| وقت التسليم | 30 |
| شروط الدفع | L/C، T/T، ويسترن يونيون |
| القدرة على العرض | 1500 طن / شهر |
اتصل بي للحصول على عينات مجانية وكوبونات
الـ (واتس اب):0086 18588475571
(ويتشات): 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي مخاوف، نحن نقدم المساعدة على الانترنت على مدار 24 ساعة.
xتفاصيل المنتج
| الوقود | الفحم / الغاز / النفط ، حرارة الماء | النوع | ابتدائي وثانوي |
|---|---|---|---|
| التثبيت | افقي عمودي | تقنية الإنتاج | الانحناء الساخن ، البثق |
| اللون | مخصصة | الكلمات الرئيسية | المقتصد المرجل |
| المواد | الكربون الصلب / الفولاذ المقاوم للصدأ | استخدام | محطة توليد الكهرباء / مرجل CFB |
| إبراز | معتمد من قبل ASME,مُحافظ من فولاذ الكربون,الغلايات البخارية الاقتصادي,Carbon Steel Economiser,Steam Boilers Economiser |
||
منتوج وصف

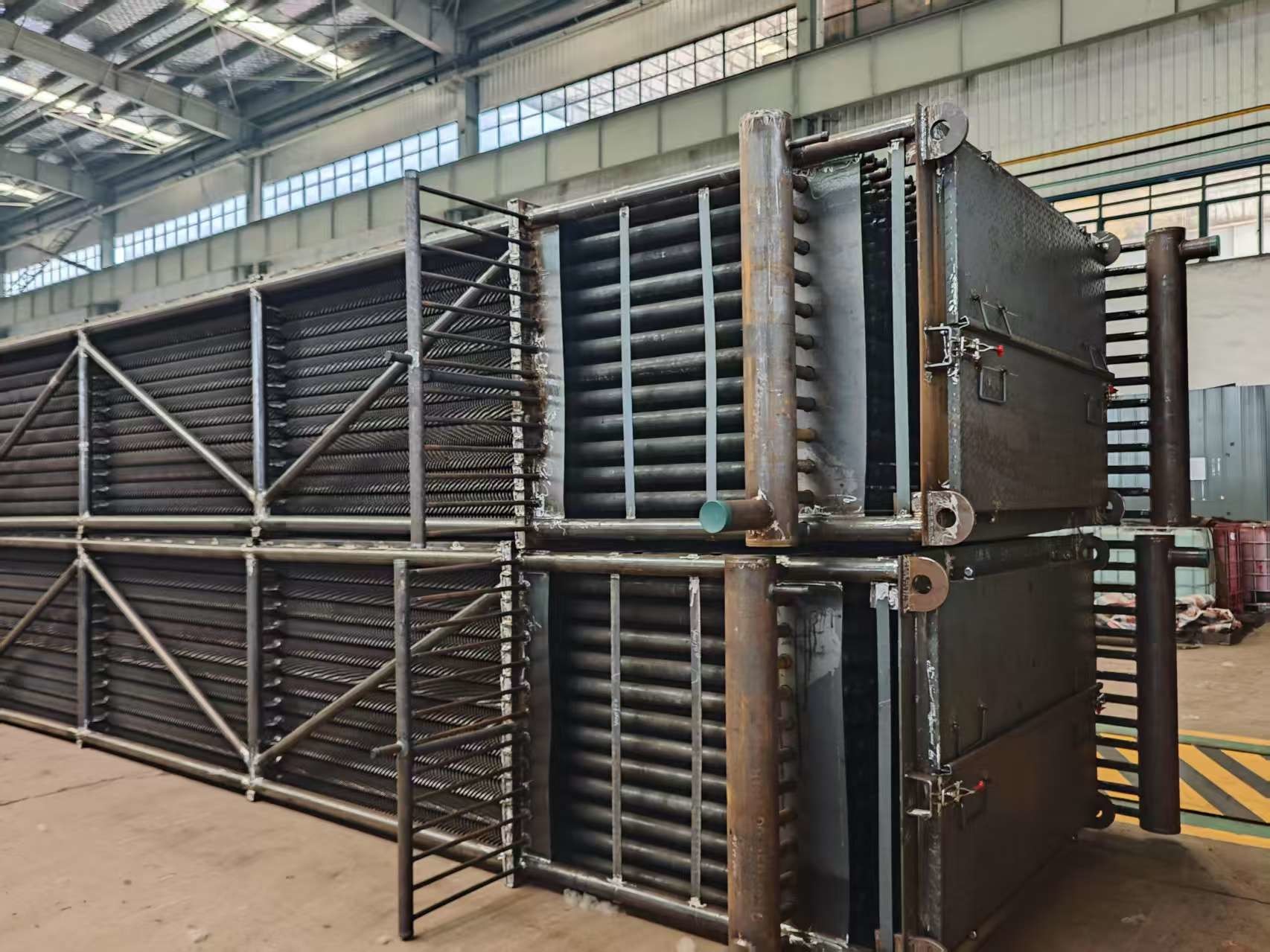

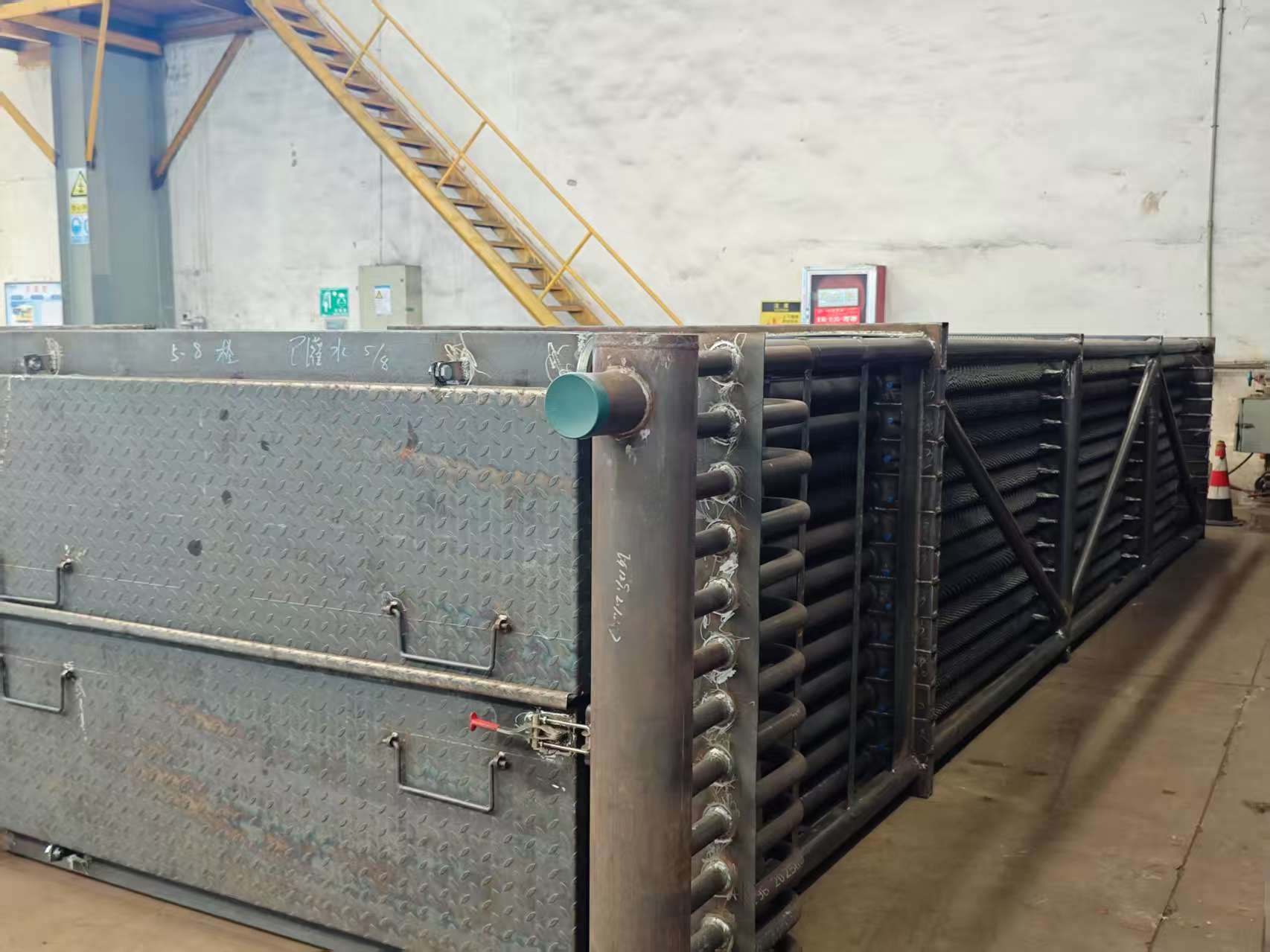

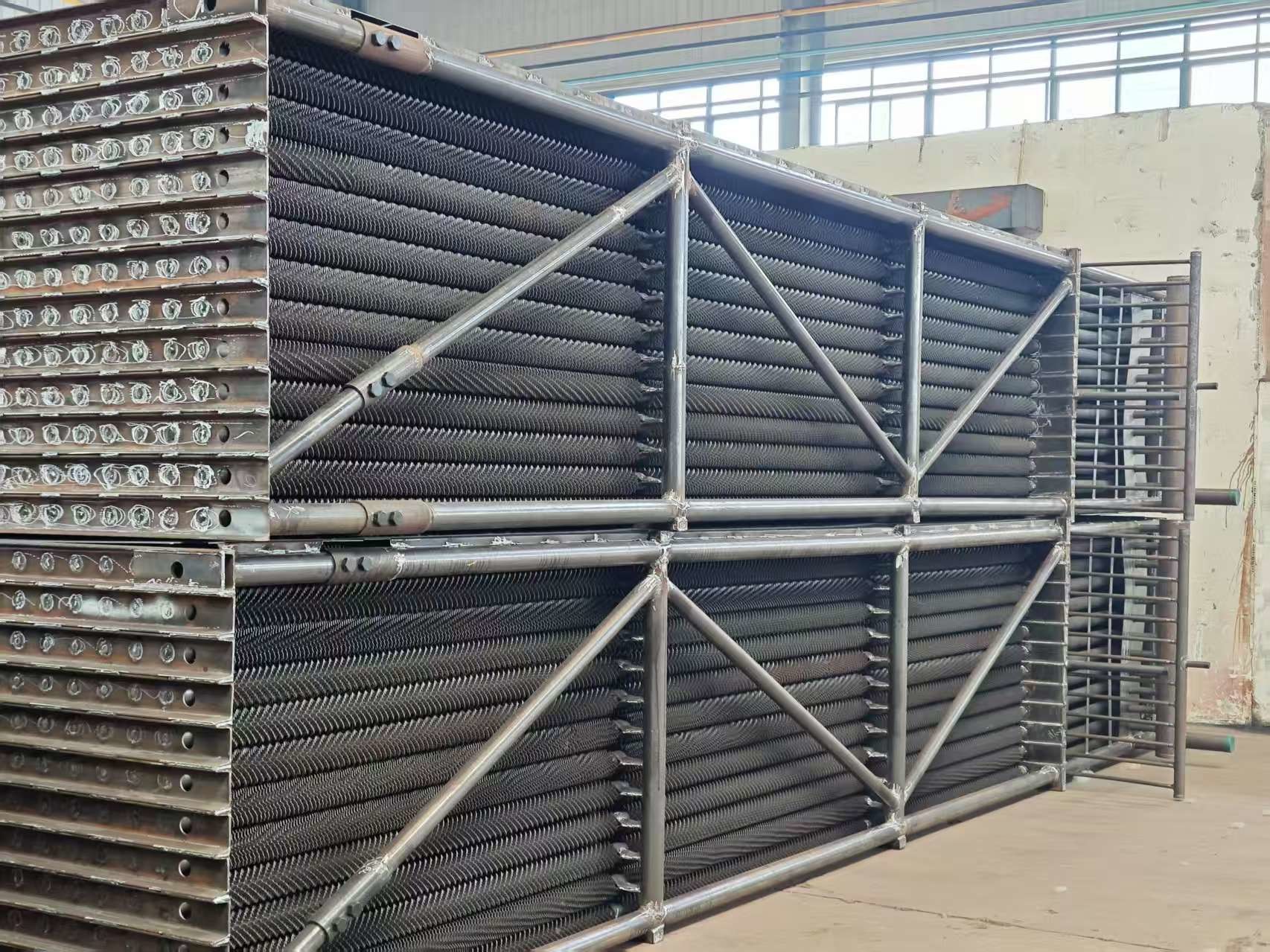

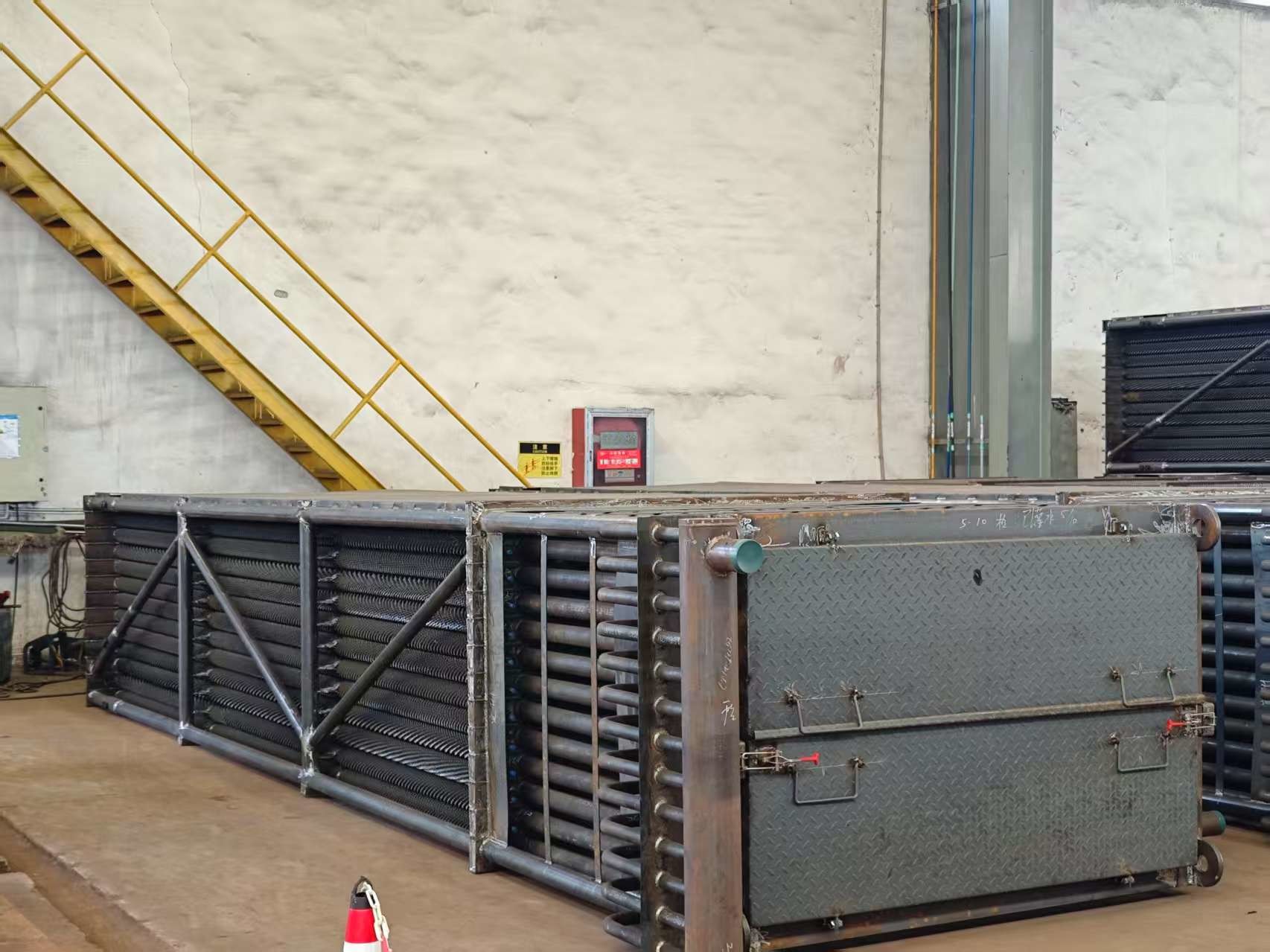

مُوفِّر مياه الأنابيب الفولاذية الكربونية المعتمد من ASME لغلايات البخار
ما هي متطلبات المواد لأنابيب مُوفِّر الحرارة؟
مقاومة التآكل في درجات الحرارة المنخفضة (مثل الفولاذ ND)، ومقاومة التآكل (غاز المداخن عالي الرماد).
مقدمة
مُوفِّرات الغلايات، كأجهزة تبادل حراري تتميز بأنابيب مُزَعْفَنَة، تعمل على تسخين سائل (غالبًا الماء). يتوقف تشغيلها قبل أن يصل السائل إلى حالة الغليان في معظم الحالات. تغطي محفظة التصنيع الخاصة بنا لمُوفِّرات الغلايات ثلاثة أنواع متميزة: مُوفِّر الأنابيب العارية، ومُوفِّر الأنابيب المُزَعْفَنَة H، ومُوفِّر الأنابيب المُزَعْفَنَة الحلزونية. من بين هذه الأنواع، يبرز مُوفِّر الأنابيب المُزَعْفَنَة H كأداة تبادل حراري عالية الكفاءة. إنه يستمد هيكله من أنابيب مُزَعْفَنَة H.
المواصفات
| الوصف | مُوفِّر الغلاية |
| المادة | فولاذ سبيكي، فولاذ كربوني، SA210C، SA213T22، إلخ. |
| معيار المادة | ASTM، EN أو ISO إلخ. |
| الأبعاد | التخصيص |
| الوزن |
الحد الأدنى: 10 طن الحد الأقصى: 1000 طن |
| عملية الصهر: | EF+LF + VD |
| العملية | المادة ← سبيكة ← الدرفلة على الساخن/البارد ← المعالجة الحرارية (التطبيع + التقسية) ← الفحص ← التشغيل الخشن ← UT ← المعالجة الحرارية الثانية ← التشغيل النهائي ← الفحص |
| معيار UT | ASTM A388 أو EN10228، إلخ |
الوظيفة
(1) مُوفِّر الحرارة هو نظام لتوليد البخار مثل الغلاية. عندما يخرج غاز العادم من أسطوانة المحرك عبر صمام العادم، فإنه يذهب إلى الغلاية لتوليد البخار عن طريق تسخين الماء.
(2) بعد تلك الغازات، تمر عبر مُوفِّر الحرارة، حيث يتم تسخين درجة حرارة غاز العادم المتبقية للماء في مُوفِّر الحرارة. يساعد ذلك على توليد البخار، ويحسن الكفاءة ويوفر استهلاك الوقود
(3) يستخدم مُوفِّر الحرارة الحرارة المهدرة من عادم الغلاية، والتي قد تضيع في الغلاف الجوي، لتسخين مياه التغذية في الغلاية (في معظم الحالات). هذا يحسن كفاءة الغلاية ويقلل من تكاليف الوقود.
المواصفات الفنية
بنية المادة
يتكون من سلسلة من الأنابيب المُزَعْفَنَة الحلزونية، ورؤوس المدخل والمخرج، والانحناء، والإطار، وغيرها من الملحقات.
ترتيب الهيكل
ترتيب في خط / متداخل.
الأنواع
مُوفِّر غلاية المرافق
| 1 | تنتج HDB مُوفِّرات حرارة لغلايات المرافق، والتي تشمل الغلايات التي تعمل بالفحم أو الخشب أو الزيت أو أنواع الوقود الصلب الأخرى لإنتاج الكهرباء من بخار الغلاية عالي الضغط. |
| 2 | عادةً ما توجد مُوفِّرات الحرارة هذه في الممر الخلفي للغلاية وتكون موجهة بحيث تعمل الأنابيب أفقيًا. تعمل مياه تغذية الغلاية عبر دوائر مُوفِّر الحرارة في الاتجاه المعاكس لتدفق الغاز (يسمى التدفق المعاكس). |
| 3 | عادةً ما تُستخدم الأنابيب العارية لتقليل تراكم الرماد، ولكن بعض الشركات المصنعة للمعدات الأصلية للغلايات تصمم مُوفِّرات الحرارة الخاصة بها بأنابيب مُزَعْفَنَة، سواء كانت حلزونية أو مُزَعْفَنَة طويلة. |
| 4 | يمكن لـ HDB إنتاج عناصر مُوفِّر الحرارة بأنابيب عارية أو حلزونية مُزَعْفَنَة أو مُزَعْفَنَة طويلة، وإذا كنت تفضل ذلك، فأعد تصميم وحدتك إلى أحد أنواع الأنابيب الأخرى. يمكن لـ HDB أيضًا تصنيع رؤوس بديلة لجميع مُوفِّرات حرارة غلايات المرافق. |
مُوفِّر غلاية الحزمة
| 1 | تمتلك HDB قدرات تصنيع فريدة يستفيد منها مهندسو Optimus بشكل كامل عند تصميم مُوفِّرات حرارة ومسخنات فائقة لمحطات حمض الكبريتيك. |
| 2 | غالبًا ما يسمح هذا بتكوين وحدات Optimus لتحقيق كفاءات نقل حرارة أعلى، مما يؤدي إلى تقليل متطلبات مساحة السطح، وبالتالي، منتج أقل تكلفة. |
| 3 | تستخدم HDB قدراتها الداخلية لتزيين وثني الأنابيب، وتشغيل وتصنيع الرؤوس، وحفر ألواح الأنابيب، وتقطيع وإعداد جميع مواد الغلاف، وإجراء جميع أجزاء الضغط ووصلات الغلاف. |
| 4 | يمنح هذا HDB مزيدًا من التحكم في تسلسل وجدول التصنيع، مما ساعدنا في تحقيق سجل رائع لأداء التسليم في الوقت المحدد. |
مُوفِّر حرارة HRSG
| 1 | تم تكوين مُوفِّرات الحرارة لوحدات HRSG اليوم بأنابيب مُزَعْفَنَة معلقة رأسيًا. قامت HDB بتصنيع ملفات مُوفِّر الحرارة لجميع شركات OEM تقريبًا لـ HRSG وتفهم الميزات الفريدة لكل منها. |
| 2 | في كثير من الحالات، ترغب المرافق في ترقية مُوفِّرات الحرارة الخاصة بها من الفولاذ الكربوني العادي إلى مادة سبيكة للمساعدة في مقاومة التآكل المتسارع بالتدفق (FAC) داخل الرؤوس وانحناءات الأنابيب. |
| 3 | HDB هي متجر شامل لتصنيع مُوفِّرات الحرارة لأننا نقوم بإعداد جميع المواد وإجراء جميع أجزاء الضغط ووصلات التثبيت، بدءًا من تزيين الأنابيب المُزَعْفَنَة، وتصنيع الرؤوس، وتجميع حزمة الملف. |
معايير التصنيع والقبول
| · | JB/T6512 "الغلاية بتقنية تصنيع الأنابيب المُزَعْفَنَة الحلزونية المقاومة عالية التردد" |
| · | HG/T3181 "الأنابيب المُزَعْفَنَة الحلزونية المقاومة عالية التردد" |
| · | JB/T6511 "الشروط الفنية لاختبار الأنابيب المُزَعْفَنَة الحلزونية." |
| · | JB1611 "شروط تجميع صندوق الأنابيب الغلاية" |
| · | JB/T1612 "شروط تصنيع الغلاية." |
| · | JB16I3 "شروط لحام أجزاء ضغط الغلاية." |
*ملاحظة: يمكن لـ HD BOILER تخصيص نوع خاص من مُوفِّر الحرارة وفقًا لمتطلبات العميل.
المبادلات الحرارية الداخلية
1. قد يتم أيضًا إنتاج التبريد الفرعي عن طريق تسخين الغاز الخارج من المبخر والمتجه إلى ضاغط الغاز.
2. تسحب هذه الأنظمة الحرارة من خط السائل ولكنها تسخن شفط ضواغط الغاز.
3. هذا حل شائع جدًا لضمان وصول الغاز إلى الضاغط ووصول السائل إلى الصمام.
4. يسمح أيضًا بأقصى استخدام للمبادل الحراري حيث يقلل من جزء المبادلات الحرارية المستخدمة لتغيير درجة حرارة السائل، ويزيد من حجم المبرد الذي يغير فيه المبرد طوره.
